Как выбрать хороший механический степлер

Содержание:

1. 1. Особенности инструмента
2. 2. Основные параметры выбора степлера
3. 3. О полезных дополнениях
4. 4. Секреты удачной покупки мебельного степлера

Закон комфорта в доме прост – мебель должна быть удобной и красивой. К сожалению, мягкая мебель быстро теряет свой первоначальный вид по сравнению с деревянной – обивка пачкается, протирается, рвется. Что делать, если такое случилось с любимым диваном или креслом? Выбросить жалко, ведь на нем так удобно сидеть. Для многих предмет интерьера становится верным другом на десятки лет, поэтому можно дать ему шанс на вторую жизнь – просто заменить обивку. И вы можете сделать это самостоятельно, затратив минимум средств. Для этого достаточно продумать новый дизайн, выбрать подходящую ткань и вооружиться мебельным степлером.

Особенности инструмента

Наиболее рациональной будет покупка механического степлера: по весу он легче электрического, что заметно упрощает работу.

Кроме того, он не зависит от источника питания. Инструмент работает очень просто: в магазин заряжается обойма крепежных элементов, рабочая часть подводится к месту установки крепежа, при нажатии на рукоять скоба вылетает и вонзается в материал. Так можно прикрепить мягкую обивку к деревянному каркасу, сшивать между собой листы из ДСП или фанеры. Это незаменимый инструмент мебельщика, но все чаще он находит применение и в быту. Простая конструкция делает использование понятным даже для новичка и исключает всевозможные поломки, которые часто случаются с электрическими и пневматическими аналогами из-за неправильной эксплуатации. Срок службы механических устройств может достигать 6 – 8 лет, поэтому затраты на покупку себя оправдают, и инструмент будет выручать вас из года в год.

Вы решили купить мебельный степлер для работы в домашней мастерской? Или планируете открыть свое дело по изготовлению и отделке мебели? В этом случае необходимо всерьез отнестись к вопросу выбора инструмента, оптимально подходящего под объем работ и предстоящие задачи.

Основные параметры выбора степлера

В первую очередь следует определиться с тем, для какой цели нужен инструмент. Одно дело – покупка мебельного степлера, другое – строительного. Для разных работ требуется свой инструмент. Но прежде чем говорить о его выборе, решают вопрос, как будет устанавливаться крепеж. Существует два способа.

1. Материалы необходимо пробить насквозь, а концы скобы должны загибаться. Так чаще всего делают при соединении материй: ткани, в том числе баннерной, брезента, пленки и т.д., а также при подгибании краев полотен.
2. Насквозь пробивается обивка и деревянная основа. При этом концы скобы утапливаются в деревянное основание, а на поверхности остается спинка крепежа. Это требуется, к примеру, при обивке мебели, креплении пленки на каркас теплицы, облицовке стен пластиковыми панелями, фиксации тонкой фанеры на деревянное основание, соединении небольших деревянных деталей во время сборки ящиков, рамок и т.д.

Каждый степлер рассчитан на работу со скобами определенного размера и формы. Это определяет его назначение. Если к инструменту не подходят крепежные элементы, требующиеся для конкретной задачи, можно считать, что деньги за него выброшены на ветер. Поэтому советуем вам ознакомиться с наиболее распространенными разновидностями скоб, с которыми работают современные строительные и мебельные степлеры.

Типоразмеры скоб

Тип скобы	Форма	Толщина, мм	Ширина спинки, мм	Высота, мм
53	П-образная	0,7	11,3	4-14
140	П-образная	1,25	10,6	6-14
28	Полукруглая (S)	1,25	4,5	9-11
36	Полукруглая (L)	1,25	6	10-14

Важно знать! Чем более толстые материалы приходится соединять, тем больше должна быть глубина забивания – подбирается крепеж с большей высотой.

Итак, как же выбрать механический степлер, учитывая тип скоб? Все просто: сопоставьте размеры скобы с тем, какие материалы требуется крепить. Например, для работы с тонкой тканью, бумагой, картоном подойдет инструмент со скобами типа 53 высотой до 6 – 8 мм. Миниатюрный крепеж позволит добиться аккуратного результата

при декорировании и создании различных поделок своими руками. При выборе мебельного степлера следует помнить, что придется крепить плотную ткань и ДСП. Поэтому лучше отдать предпочтение инструменту, способному работать с элементами типа 140, высота которых должна достигать 10 – 14 мм: они позволяют добиваться очень прочного соединения. Что касается выбора строительного степлера, то здесь будет полезна модель с возможностью установки нескольких видов скоб, например, типа 53 и 140 для соединения реек, фиксации отделочных материалов и т.д. Если предстоит крепление кабелей и проводов, пригодится инструмент с возможностью установки полукруглых скоб – типов 28 и 36. Кстати, многие модели способны работать вдобавок с гвоздями и штифтами – в строительстве и ремонте часто приходится крепить толстые материалы и осуществлять сборку деревянных элементов. Вместо того чтобы забивать крепеж по старинке молотком, лучше купить механический степлер, который может работать с гвоздями и штифтами, максимальная длина которых может достигать 20 – 30 мм в зависимости от модели. Как правило, строительные степлеры более массивны, чем инструмент для мебельных работ и хобби, так как рассчитаны на работу с крупным крепежом и плотными материалами.

При покупке степлера помните, что наиболее универсальны те модели, которые совместимы с несколькими типами крепежа и имеют широкий диапазон по размерам устанавливаемых скоб/гвоздей/штифтов. Такой инструмент незаменим не только в арсенале профессионала, но и в быту. Он позволит выполнять большое количество задач – начиная от оформления и декора, заканчивая отделочными работами.

Совет: при выборе степлера обратите внимание на вместимость магазина. Чем больше скоб в него входит, тем реже придется заправлять новые. Особенно это важно, если предстоит большой объем работ. Чтобы следить за количеством оставшегося крепежа, у некоторых моделей предусмотрено смотровое окошко на корпусе.

После того как вы определитесь с выбором инструмента по основным параметрам, нужно задуматься, как часто придется с ним работать. Одно дело – раз в несколько лет заменить обивку старых кресел и стульев дома, другое – выполнять эти задачи в мастерской регулярно. Многие производители оснащают степлеры элементами, которые делают использование удобнее и безопаснее. Несомненно, это очень важно, особенно если речь идет о ежедневной эксплуатации.

О полезных дополнениях

Мы перечислим основные конструктивные особенности мебельных степлеров, с которыми вы можете столкнуться при выборе конкретной модели. Вы будете знать, какую функцию выполняет каждая из них, и сможете решить, что пригодится для вашей работы с практической точки зрения, а без каких фишек можно и обойтись.

• Тонкий наконечник на рабочей части – предназначен для повышения точности выполнения работ. Вы можете заранее наметить место крепежа, подвести наконечник и установить в него скобу.
• Регулировка силы удара – с помощью специального винта изменяется натяжение пружины. Чем больше она натянута, тем сильнее воздействие на крепеж, следовательно, тем плотнее будут материалы, которые можно пробивать. При выполнении кропотливых работ по декорированию, когда используются мягкие материалы, можно уменьшить силу удара, чтобы не повредить изделие.
• Прорезиненная рукоять – не дает руке соскальзывать во время работы.
• Прозрачный магазин – позволяет зрительно контролировать количество оставшихся в магазине скоб и при необходимости заряжать новую обойму.
• Рессорная пружина – уменьшает отдачу при совершении удара, а также обеспечивает такую работу инструмента, которая не требует больших физических усилий от пользователя. Обычно присутствует в профессиональных моделях.
• Стопор рукояти – специальный замок фиксирует рукоять в закрытом положении, предотвращая ее случайное нажатие и вылет крепежа. Этот элемент обеспечивает безопасность при хранении и транспортировке степлера.

Совет профессионала. При покупке обратите внимание на величину рукоятки степлера. Случается, что даже очень качественный инструмент неудобно держать в руке и нажимать на рукоять – все потому, что она не подходит под размер ладони. Длина рукоятки приблизительно должна быть равна ширине ладони, тогда будет обеспечено легкое нажатие, и крепеж установится с первого раза.

Секреты удачной покупки мебельного степлера

Несомненно, все перечисленные особенности делают инструмент удобным в работе. Но это далеко не последнее, на что нужно обратить внимание. Очень важно, чтобы инструмент был долговечным, его легко было хранить и перевозить.

Если вы собираетесь не только дома работать с мебельным степлером, но и возить его, например, на дачу, или осуществлять выездные работы по перетяжке мебели, нелишним будет кейс для хранения инструмента. Лучше купить модель, которая уже поставляется в фирменном кейсе, например, Профи FIT 32165 или STAYER PROFI 3150-h5_z01 (к ним прилагается еще и набор крепежа). Когда планируется частое использование инструмента, предпочтение отдают изделиям с цельнометаллическим корпусом, устойчивым к механическим повреждениям, он выдерживает суровые условия эксплуатации и отлично подходит для работы с твердыми породами древесины. Если же мебельный степлер вам нужен для нечастых работ, например, декорирования, обтяжки стульев, банкеток и другой мебели из мягкой древесины или ДСП, можно выбрать инструмент с пластиковым корпусом. Он гораздо легче металлического, поэтому рука не будет уставать от работы.

Воспользуйтесь информацией, представленной в этой статье, при покупке механического степлера, и вы сделаете выгодное приобретение. Если вы уже присматриваетесь к конкретным моделям инструмента, почитайте отзывы о них в карточках товаров на сайте – эта информация поможет вам при выборе. Купить понравившийся степлер можно, оформив заказ на нашем сайте или по телефону.

@fashion_gym_sport_ukraine Instagram profile with posts and stories

❗Тренажер SL-5.6❗ Данный тренажер обязан быть в каждом фитнес клубе, так как он предназначен для всестороннего развития квадрицепса бедра (передней поверхности бедра), а также внутренней поверхности бедра и ягодиц. Выполняемое упражнение – приседания. В плане воздействия на мышцы бедра тренажер не полностью соответствует приседаниям со штангой, так как снимает нагрузку с задней поверхности бедра, это хорошо заметно по тому, что один и тот же атлет тренируется на гаке с весами примерно на половину меньшими, чем на соответствующем по конструкции жиме ногами. ☝Таким образом, можно сказать, что гак в большей степени изолирует квадрицепс. Безусловным плюсом тренажера является то, что гак не требует от занимающегося такой сложной техники, как приседания со штангой. Это, в свою очередь, усиливает изоляцию мышц бедра, так как «автоматически» обеспечивает стабильное положение тела и исключает работу мышц торса, обеспечивающих поддержание устойчивости при работе со свободным весом, а спина получает поддержку за счет спинки. 📌 Кроме того, тренажер исключает работу мышц плечевого пояса и рук, которые удерживают штангу в равновесии на плечах. Все это обеспечивает повышенную безопасность упражнения для суставов и позвоночного столба. ☝В отличие от стандартных гак машин, в которых приседания реализованы с кареткой, совершающей прямолинейное движение по направляющим, данный тренажер дает специфическую траекторию движения тела, в определенной степени соответствующую так называемым приседаниям – при котором поясничный отдел и коленные суставы не испытывают высоких нагрузок, вызванных большими углами сгибания, а изоляция квадрицепса достигает максимума. 📎 Особенности: ✅ мощный профиль, толщиной от 3 мм и выше; ✅ платформа из рифленого алюминия; ✅ имеется удобный отводной фиксатор движущей основы, что делает SL-5.6 более удобным и не заставляет атлета концентрироваться на остатке сил для фиксации рамы в конце подхода; ✅ имеется страховочный предохранитель, фиксирующий определенную высоту выполнения упражнения атлетом; ✅ окрашен полимерно-порошковой краской (электростатическое напыление) с предварительной пескоструйной очисткой; ✅ максимально рабочий вес на тренажере 400 кг;

Скамья для жима и тренажер для пресса своими руками: чертежи, как сделать

Современная жизнь, с одной стороны, лишает человека большинства естественных физических нагрузок; с другой – швыряет в него пачками нагрузки психологические и эмоциональные. Поэтому держать себя в хорошей, как минимум, физической форме необходимо абсолютно всем. К чести теперешнего поколения, можно сказать, что ныне большинство людей понимает: в здоровом теле – здоровый дух. Также скоро начинают и понимать: физзарядки, гантелей и кистевого эспандера мало; нужно больше работать с тяжестями на снарядах и тренажерах, так что требуется хотя бы скамья для жима.

Не только дух

Здоровое тело нужно и для развитого ума. Физически неразвитые выдающиеся ученые, инженеры, творческая интеллигенция, топ-менеджеры и бизнесмены – скорее исключение, чем правило. Лев Толстой в 60 крутил солнце на турнике. Нильс Бор, тот, что в школьных учебниках, был известным футболистом, играл за сборную Дании. С ним дело доходило до курьезов: когда Бор был удостоен Нобелевской премии, по физике, разумеется, копенгагенская «Тагебладетт» напечатала заметку, мол, вот хорошо, нашему форварду за футбол нобелевку дали. А «ботан» по «физике» зачастую оказывается таковым и в сферах деятельности, требующих умственного напряжения.

Мышцы брюшного пресса, как известно, качать труднее прочих, т.к. их концы непосредственно не связаны с костями. В домашних условиях, занимаясь накачкой пресса без специального снаряжения, недолго и до грыжи. Поэтому нужна и скамья для пресса. Конструктивно тот и другой снаряды чаще всего объединяются в одно, с возможностью преобразования для тех или иных комплексов упражнений.

Спортивные скамейки – изделия технологически не из сложных. Описаний их в рунете достаточно, но более в ключе: выбирайте чертежи, а дальше – вот так надо пилить, вот так колотить, вот так винтить. Человек, заботящийся о своем физическом развитии, как правило, и с инструментом управляться умеет. Но как выбрать прототип, чтобы тренировки пошли на пользу? Как его доработать под свою биомеханику и биометрию? Какой образец более подойдет для тех или иных групп упражнений?

Настоящая публикация посвящена вопросам, как своими руками по обоснованно выбранному образцу сделать скамью для упражнений в предпочитаемом направлении физического развития, а затем на ее основе – домашний тренажер. Тем же, кто намерен проявить себя в спорте или бодибилдинге, позанимавшись на нем, не стыдно будет прийти в хорошо оснащенный профессиональный спортзал. А пока – материал рассчитан на начинающих атлетов и просто на людей, понявших: пользоваться благами цивилизации можно и нужно, но давать им превращать себя в задерганного «чайника» или квашню оплывшую – неправильно это.

Примечание: проблема домашних спортивных занятий в последнее время все острее встает и в сельской местности – «физики» и там убывает, стрессов прибывает, а до хорошо оборудованного спортзала бывает далековато.

Из чего выбирать

Домашняя скамья для жима лежа чаще всего входит в состав компактного тренажера или сама является многофункциональным спортивным снарядом. У регулярно занимающихся до тренажера дело дойдет наверняка, поэтому, выбирая скамейку-прототип, нужно уже иметь в виду, чем она обрастет потом. Конструкции спортивных тренажеров наиболее употребительны 4-х, 3-х и 2-х опорные. «Опорные» в данном случае значит не количество точек контакта с полом (их, как правило, не менее 4-х, для устойчивости), а количество вертикальных силовых связей в конструкции, оно во многом определяет возможности снаряда.

Виды домашних тренажеров

4-опорные снаряды, поз. 1 на рис., предназначены для развитых атлетов, оперирующих с большими, свыше 100 кг, весами. Стойки для штанги располагаются в них на уровне плеч лежащего, что намного уменьшает риск травмы: штанга, рухнувшая грифом на грудь – это очень серьезно. 4-опорные тренажеры тяжелы, громоздки, да и заниматься с большими тяжестями в квартире нельзя: упав на пол, они дают мгновенную нагрузку в 5-8 своих весов, а несущая способность перекрытий – 250 кг/кв. м.

Для бытовых условий предназначены 3-опорные тренажеры, простые и с дополнительными рычагами для грузов, опорами для ног, атлетическим партами и т.п., поз. 2 и 3. Чтобы гриф штанги в 3-опорном тренажере также пришелся на уровень плеч, их скамьи делают «ломающимися»: брать штангу, заводя руки за голову, опасно. Поэтому по габаритам 3-опорные тренажеры в общем не меньше 4-опорных, исключая те, в которых штанга берется с подхода, см. ниже. Допустимый рабочий вес в 3-опорных снарядах, как правило, берется 100-120 кг, включая вес тела тренирующегося.

2-опорный тренажер это и есть собственно скамья для пресса. Для разных групп упражнений нужны скамьи горизонтальные и наклонные, поз. 4 и 5: на горизонтальной скамье качается самый пресс, а на наклонной также хорошо нагружаются поясничные мышцы. Более сложная конструктивно универсальная скамья, поз. 6, служит в том и другом качестве.

Примечание: на наклонной скамье можно также делать начальные комплексы гиперэкстензивных упражнений, см. ниже.

Наиболее совершенный тип спортивных скамей – скамья-трансформер с ломающейся доской, наклон частей которой регулируется по отдельности, поз. 7. Скамейка-трансформер может дополняться стойкой для блока с грузом, партой, поз. 8 и др. приспособлениями. Делать для себя имеет смысл сразу такую, если есть необходимые рабочие навыки: добавив потом к скамье стойку для штанги, получим полный аналог 4-опорного тренажера, только на меньший вес, поз. 9.

Ошибочная конструкция спортивной скамьи-трансформера

Примечание: распространенная ошибка при самостоятельном изготовлении спортивных скамей-трансформеров – выполнение их по силовой схеме, как на рис. справа. При выполнении упражнений возникают значительные усилия, стремящиеся «раздвинуть скамье ноги», и сварные швы оказываются ненадежными. Чтобы снаряд данного образца стал долговечным, его опорные брусья нужно связать продольной балкой, или двумя, из такой же трубы.





Спецкамейки

Особый вид спортивных снарядов – скамьи для гиперэкстензивных упражнений. Их цель – добиться стройности и гибкости, не наращивая чрезмерно мышечной массы. Вообще-то гиперэкстензией можно заниматься и на большом мяче, или просто на коврике, но наилучшие результаты получаются на специальной скамье.

Скамьи для гиперэкстензии

Скамейки для гиперэкстензии, в силу анатомически-физиологических различий, бывают мужские и женские, см. рис. Крепкая амазонка может делать гиперэкстензивные упражнения и на мужской скамейке, но дамам, цель которых – избавление от галифе, стройная осанка и плоский живот, нужна только женская скамья для гиперэкстензии, слева на след. рис. Начинать приводить себя в порядок, не рискуя репродуктивным здоровьем, лучше все-таки на наклонной скамье с изогнутой доской, в центре, а «продвинутым» красавицам заниматься прессом с грузом, сидя тоже на специальной скамье, справа.

Специальные скамьи для спортивных упражнений

Примечание: чертежи скамьи для гиперэкстензии с регулировкой под рост даны на рис. Материалы – профильная труба 40х25х2, 35х15х1,5 и круглая 25х1,5; парта из фанеры 12-14 мм. Об обшивке парты см. далее.

Чертежи скамьи для гиперэкстензивных упражнений

О размерах

Здесь на рис. даны размеры 3-опорных тренажеров для людей среднего роста. Слева – полнофункциональный со съемной партой, ручными и ножными рычагами. Основные материалы – профтруба 60х40х2 и круглая 30х2; упор для подъема доски – труба 20х2. Доска – фанера 16 мм с обшивкой, как описано далее.

Размеры домашних тренажеров для людей среднего роста

Справа – простой компактный. Высота скамьи над полом подбирается индивидуально, по мерке от плотно стоящей на полу пятки до внутреннего сгиба коленного сустава. Основные материалы как и в пред случае; регулируемая задняя ножка позволяет трансформировать снаряд для упражнений сидя. Но помните: штангу с этого тренажера нужно брать только с подхода!

Разные скамейки

Самая простая, но и замечательно прочная спортивная лавка-«ипполитовка» может быть изготовлена по чертежу на рис; настил – прочная доска от 40 мм. С ней хорошо знакомы те, кто проходил в армии курс молодого бойца; по крайней мере, в прошлые времена. «Духи»-горожане скоро начинали смотреть на ипполитовку с изумлением и опаской: сколько, оказывается, всяких упражнений можно на ней проделывать! И она же отлично входит в состав 4-опорного тренажера.

Каркас спортивной лавки

На след. рис. – наклонная скамья для пресса. Такую, ввиду ее компактности и пользы, не помешает завести отдельную, если места в жилище достаточно. Вследствие отсутствия прямых углов материал послабее – профтруба 40х40. Упоры для ног – пруток 10 мм с резьбой на концах, обрезиненный до нужного размера. Резиновые муфты съемные: нижний упор регулируемый, а верхний убирается, если необходимо делать упражнения, при которых он мешает.

Чертежи наклонной скамьи для пресса

Далее на рис. – компактная силовая скамья со стойками для штанги. Упражнения на ней делают в основном сидя.Можно также качать пресс, глубоко прогибая спину. В таком случае упорами ног будет поперечная балка А, и тогда ее нужно обтянуть чем-то мягким или надеть резиновую муфту. Материалы – профтруба 40х40, а держатели штанги из стальной полосы толщиной от 6 мм.

Компактная силовая скамья

Следующий образец – атлетическая скамья уже для крепких ребят, уверенно управляющихся со штангой веса, равного их собственному, т. наз. парта Скотта. Материалы, соответственно – профтруба 60х60х2,5 и 50х50х2. Держатели грифа из такой же полосы, как и в пред. случае; сиденье и столик из фанеры от 20 мм.

Скамья с партой для упражнений с тяжестями

Несколько тренажеров

Как намертво связать скамью-«ипполитовку» со стойкой для штанги, превратив в достаточно компактный 4-опорный тренажер, показано слева на рис. Там же справа – размеры и конструкция скамейки-трансформера под ту же раму. Основной материал там и там – профтруба 40х60. О фиксаторах стоек с держателями штанги вспомним ниже.

Домашний тренажер и скамья-трансформер к нему

На след. рис. – чертежи с материальной ведомостью простого 3-опорного стационарного нерегулируемого тренажера с горизонтальной скамьей. Он более подходит для частных домовладений с достаточной величиной полезной площади. Изюминка данной конструкции – соединение дальней ноги скамьи с ее несущей балкой звеном под 45 градусов. Благодаря оптимальному распределению эксплуатационных нагрузок удалось выполнить снаряд, на котором можно делать упражнения с весами более 100 кг, из профтрубы 50х50.

Простой трехопорный домашний тренажер

Наконец, далее на рис. – чертежи и спецификация элементов на полнофункциональный домашний тренажер со скамьей-трансформером для жима и пресса. Обратите внимание на узел, выделенный красным. Это – наиболее простой и надежный для исполнения в домашних условиях способ фиксации стоек штанги. Штыри-фиксаторы (диаметром от 12 мм) будут, конечно, понемногу изнашиваться, но их никогда не заклинит и не закусит.

Полнофункциональный домашний тренажер

Еще о штанге

Как уже сказано, не удержанная на весу штанга способна причинить тяжелые увечья, вплоть до фатального исхода. И направить ее гриф в держатели в таких случаях нереально. Зато реально – предусмотреть 2 отрезка цепи, надежно закрепленные на стойках штанги. На других концах цепей – карабины, их набрасывают на гриф. Длину цепных страховочных звеньев берут такой, чтобы, держа штангу на полностью вытянутых руках, цепи провисали, но гриф отпущенной штанги не доставал до груди. Чтобы карабины не сползали на грифе, их достаточно примотать скотчем. Вдруг штанга рухнет, скотч, конечно, не выдержит, оба карабина съедут на один конец грифа, но дело обойдется испугом и, возможно, побитым полом.

О деревянных атлетических скамьях

Со штангой на деревянных спортивных снарядах заниматься нельзя, их конструкция не выдержит. Зато в ситуациях, возникающих вследствие неловкости тренирующегося, дерево «отдает» по телу куда менее чувствительнее, чем металл. Поэтому деревянными скамейками для жима и пресса предпочтительно пользоваться начинающим и несовершеннолетним. Кроме того, деревянные спортивные скамьи и тренажеры можно соорудить на даче или в загородном доме из остатков стройматериалов.

Чертежи наклонной деревянной скамьи для пресса

Конструкция наклонной деревянной скамьи для пресса и спецификация к ней показаны на рис., а на след. рис. – чертежи деревянного тренажера с наклоняемой скамьей и рычагом для упражнений ногами с грузом. Чтобы дерево держало эксплуатационные нагрузки, применена блочная система подвешивания грузов: они висят на нисходящих ветвях троса А. Поперечные балки Б – стальные обрезиненные.

Деревянный домашний тренажер

Об обшивке досок и сидений

Доски и сиденья спортивных снарядов промышленного изготовления обтягиваются дерматином или пластиком аналогичного назначения на упругой подкладке. Такая обшивка долговечна, но не предотвращает обратного всасывания пота, которое никак не полезно; именно поэтому современную спортивную форму шьют 2-слойной, с сеткой, сразу отводящей пот непосредственно от кожи.

В спортзалах этот недостаток обшивки заметно не сказывается, т.к. спортзал оборудуется приточно-вытяжной вентиляцией (ПВВ) и кондиционером. По крайней мере, должен оборудоваться согласно санитарных норм. В домашних условиях заниматься при комфортной температуре не всегда удается, а устроить ПВВ во многих городских квартирах просто технически невозможно. Поэтому желательно обшивку самодельных атлетических скамей выполнять в виде такого «пирога», следуя от основы наружу:

• Микропористая резина толщиной от 12 мм;
• Мебельный поролон плотностью 45 (марки 45) толщиной от 8 мм;
• Синтепон толщиной от 7 мм;
• Джинсовая ткань или материал вроде байкового солдатского одеяла старого образца.

Резиновый демпфер приклеивается к основе клеем «Момент» или термоклеем из клеевого пистолета. Остальные слои обшивки подворачиваются к исподу и пришпиливаются мебельным степлером. Недостаток такой обшивки – ее нужно раз в год, на исходе весны, менять; резиновая прослойка остается. Мягкие слои не заскорузнут, возможно, и в течение 3-4 лет, но по санитарно-гигиеническим требованиям срок службы текстильной обшивки нужно сократить до года.

В заключение: о технологии работ

В задачи данной публикации не входит описание технологических подробностей изготовления скамей для физических упражнений. Тем не менее, даже если читатель хороший слесарь и сварщик, дать понятие, как все-таки сделать своими руками домашний спортивный тренажер, необходимо. Поэтому предлагаем видеокурс в 3-х частях от автора, изготовившего себе весьма неплохой тренажер, как говорится, с нуля во всех смыслах:

Видео: тренажер своими руками, изготовление

Часть 1

Часть 2

Часть 3

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Что лучше и эффективнее: степпер или эллиптический тренажер? | ZonaSporta.com | Статьи | Zonasporta.com

Проработать нижнюю часть, укрепить мышцы ног, подтянуть ягодицы помогают упражнения в виде бега, подъемов и ходьбы. Достичь видимых результатов позволит беговая дорожка, степпер или эллиптический тренажер, что лучше подойдет начинающему спортсмену – зависит от целей тренировок, состояния здоровья, количества свободного места в комнате и бюджета.

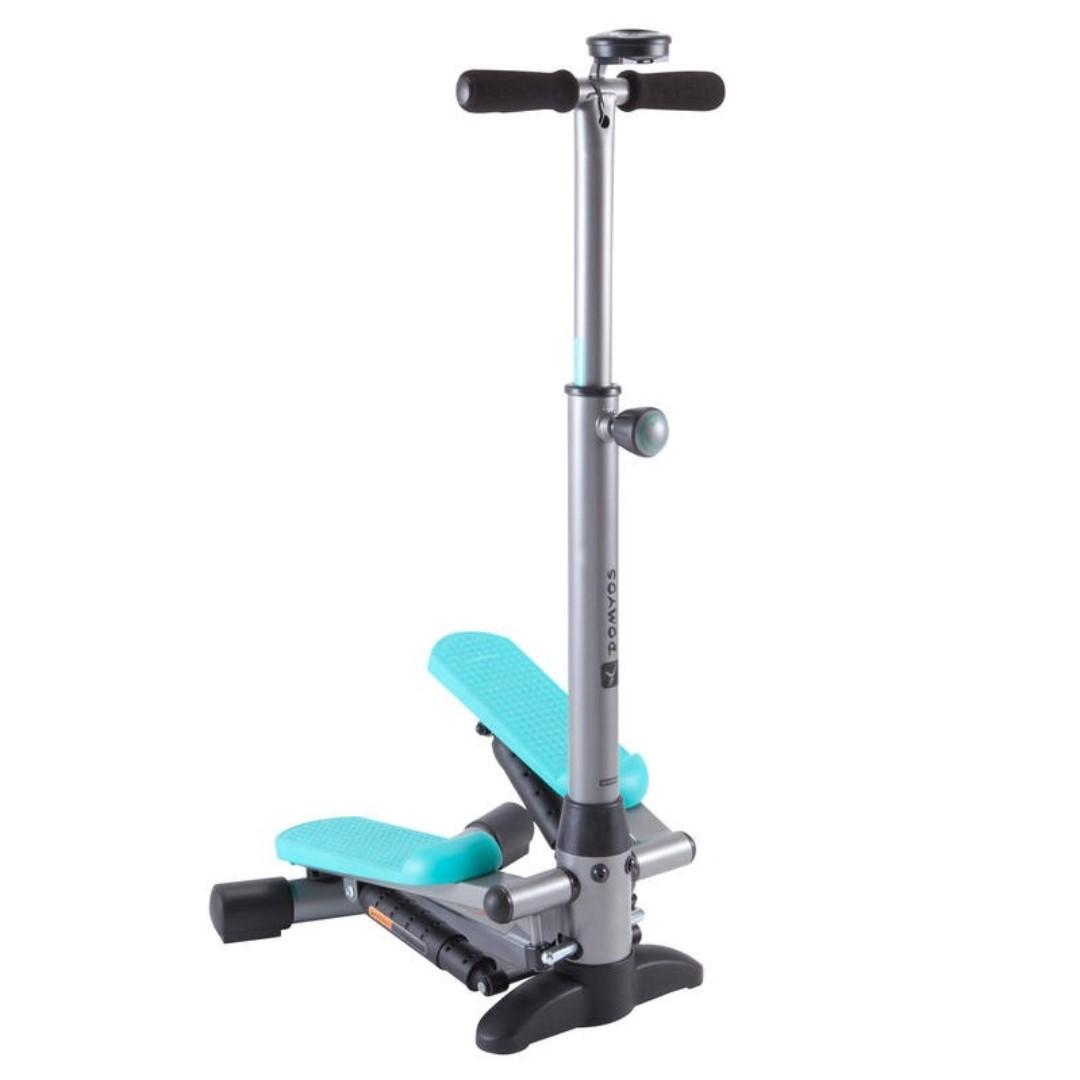

Что такое степпер?

Конструкция представляет собой две подвижные педали, они соединены специальным механизмом. Упражнения имитируют подъем по лестнице. Такая нагрузка хорошо подкачивает икроножные и ягодичные мышцы, делает ноги стройными, а организм – выносливым.

Способ ходьбы – это главное, чем отличается степпер от эллиптического тренажера. Модели бывают нескольких видов:

• классические – максимально точно имитируют ходьбу по ступенькам;
• поворотные – во время занятий тело поворачивается в стороны, прорабатываются бедра и спина;
• балансировочные – в процессе тренировок спортсмену приходится держать равновесие, благодаря чему улучшается координация, тренируются руки.

По размеру делятся на мини-платформы и стандартные – кардиотренажеры, оснащенные ручками для удержания равновесия.

Плюсы и минусы степпера

Спортсмены выбирают их из-за компактности и дешевизны. Классические и мини-варианты меньше по габаритам, чем эллипсоиды. Оборудование поместится даже в однокомнатные квартиры. Другие достоинства:

• полноценные тренировки нижней части;
• развитие координации движений;
• укрепление сердечно-сосудистой и дыхательной систем;
• уменьшение целлюлита.

Недостатки:

• монотонность кардиотренировок;
• большая нагрузка влияет на коленные суставы;
• нет возможности прорабатывать все группы мышц.

Существует эллиптический тренажер с элементом степпера от бренда DFC. Он комбинирует преимущества обоих устройств и позволяет разбавить однотипную тренировку разными упражнениями.

Что такое эллиптический тренажер?

Конструкция орбитрека напоминает комбинацию беговой дорожки, велотренажера и степпера. Главный элемент – подвижные педали, по траектории движения они описывают эллипс. Рукоятки дают нагрузку на предплечья и плечевой пояс, для некоторых упражнений можно переходить на статичные ручки. Платформа двигается вперед, назад и под углом, чтобы прорабатывать все части тела. Эллиптический тренажер-степпер DFC Challenge серии E может двигаться и вверх-вниз, изображая подъем и спуск.

Модели подразделяются на механические, магнитные и электромагнитые, по расположению маховика – переднеприводные и заднеприводные. Различаются по способу работы, уровню шума, сложности и стоимости.

Плюсы и минусы эллиптического тренажера

Многофункциональное спортивное оборудование помогает повысить выносливость организма на 20-30%, подходит для аэробных занятий. Достоинства эллипсоидов:

• равномерная нагрузка на все тело;
• проработка мышечных групп – в классических упражнениях задействуются ноги и спина, при обратном ходе нагружаются бедра и ягодицы;
• возможность вовлекать руки и грудь;
• щадящее отношение к суставам.

Среди недостатков можно выделить:

• большие габариты;
• дороговизну.

Кардиотренировки на орбитреке помогают в похудении – за час на тренажере сжигается 400-800 калорий. Многие модели оснащены датчиками, которые считывают показатели сердечного ритма и помогают контролировать интенсивность занятий.

На что обратить внимание при выборе кардиотренажера?

Необходимо определить цель спортсмена. Имитирует ходьбу и эллиптический тренажер, и степпер, отличия заключаются только интенсивности упражнений и задействованных частях тела. Когда следует выбрать орбитрек:

1. Нужно усилить спину, плечевой пояс, улучшить осанку.
2. Задача тренирующегося – сбросить лишний вес.
3. Нельзя нагружать колени и суставы из-за травмы, послеоперационного восстановления, пожилого возраста или по другим причинам.

Перед покупкой эллипсоида следует вычислить оптимальную длину шага, а также учесть индивидуальные параметры – рост и вес. Если нет ограничений в бюджете, можно рассмотреть эллиптический тренажер со встроенным элементом степпера – Challenge от производителя DFC. Если важна цена и размеры, следует отдать предпочтение складным моделям или мини-степперам.

Ответы на часто задаваемые вопросы

1. На каком кардиотренажере можно похудеть?

Оба вида разгоняют кровь, ускоряют метаболизм и сжигают калории. То есть сбросить лишние килограммы поможет и эллиптический тренажер, и степпер, отзывы подтверждают эффективность кардионагрузок для фигуры. Разница в том, что у орбиткера жиросжигание происходит немного быстрее.

2. Что безопаснее?

Эллипсоид более безопасный, у него низкий риск получить травму во время упражнений. Рукоятки помогают сохранять равновесие, дают поддержку, ослабляют давление на стопы. Он подходит для людей со слабой координацией.

3. Как долго тренироваться для получения результатов?

Оптимальное время упражнений на орбитреке – 30-45 минут, кардиотренировки можно проводить от 3 до 6 раз в неделю. Использовать степпер достаточно 15-25 минут.

Заключение

В похудении и укреплении тела поможет любая модель: классический эллипсоид, мини-степпер или эллиптический тренажер, выпущенный с элементами степпера. Отзывы пользователей положительные, потому что конструкция оборудования помогает добиться основных целей – подтянуть мышцы, уменьшить жировые и целлюлитные отложение. Выбор кардиотренажера должен основываться на самочувствии спортсмена, его возрасте и физической подготовке, а также бюджете и наличии свободного места в доме.

Самодельные тренажеры для дома. Тренажер для пресса своими руками. Домашние самодельные тренажеры, чертежи. Инструменты и материалы

Переделывая дома отопление, получил целую кучу бывших в употреблении старых труб и батарей. Применение к ним нашел очень быстро, так как идея с тренажером уже витала в воздухе. В качестве груза могли прекрасно служить секции из батарей отопления. Вес одной секции приблизительно 8 кг.

Для изготовления устройства покупал только болты, ручки для руля велосипеда, трос, натяжитель, точил ролики, ну и расходники – электроды, отрезные круги. Все остальное – «подножный» материал.

Сначала собирал корзину для груза. Размеры корзины выбирал, исходя из размеров секций батарей. Сборку начал с поддона, а затем уже вертикальные стойки с роликами. Завершает конструкцию блок для троса. После сборки корзины приступил к изготовлению рамы. Раму собирал сначала на болтах, а затем, после настройки плавности хода корзины, заднюю стойку обварил. Верхняя часть рамы изготовлена из П профиля. В нем очень удобно крепить блоки плюс хорошая жесткость. В профиле установлены 4 блока, два из них на одной оси непосредственно над корзиной.

Дальше приступил к сборке второй части тренажера своими рукам. Сначала изготовил раму с регулируемыми по высоте стойками под штангу, затем к ней приварил основание лежака. На другом конце основания вертикальной стойкой служит П-образный профиль, на котором собрана подвижная часть тренажера для тренировки ног и спины (весла). Обе части тренажера соединяются внизу. Чтобы тренажер под нагрузкой не «складывался», я добавил упор.

Трос проходит через блок корзины и идет одним концом на блок с прижимным роликом (им служит обычный шариковый подшипник) и подключается к трубе, служащей тренажером для рук и трапеций. Другой конец троса через блок опускается вниз, где установлен натяжитель троса, а дальше через нижний блок проходит под лежаком и подключается к устройству, служащему тренажером для ног и спины (весла).

Сам лежак изготовлен из доски (ширина – «по вкусу»), оббитой кожзаменителем и поролоном. Доска из двух частей соединенных между собой неразъемной дверной петлей, одна часть закреплена к станине, а другая подвижная (регулировка по высоте). Изначально тренажер делался для улицы, поэтому вышла такая, довольно габаритная, конструкция. Но, если творчески подойти к идее, то на этой базе можно создать массу вариантов менее габаритных.

Так же для физических упражнений в квартире можно установить .

Чертежи тренажера своими руками

Тренажеры своими руками: фото

Сегодня в магазинах продается любой спортивный инвентарь. Но, увидев цену на него, появляется мысль о собственноручном конструировании, особенно, если с руками порядок. Один десятикилограммовый блин для штанги стоит более 18 долларов, не говоря об оборудовании серьезном. Сделать домашние тренажеры не сложно, при желании даже можно производство поставить на поток, открыв собственный бизнес.

Самодельные тренажеры по функциональности мало чем отличаются от заводских, главное – желание. Конечно, не получится сделать самодельные тренажеры, не потратившись совсем: купить нужно метизы, для крепления, металлическую трубу и пр. Но, цена в этом случае несоизмерима с той, которую просят за покупные аналоги.

Не получится сделать дома сложные тренажеры типа беговых дорожек, велосипедных и гребных конструкций, но простейшие: лавки, стойки, штанги — не составит особого труда.

Чтобы собрать самодельный тренажер для бодибилдинга, выбрать нужно самые простые по конструкции, продуктивные для наращивания силы и массы мышц, и надежные. Тренажеры делают по общему принципу — поднятие веса с задействованием конкретных мышечных групп.

В фитнес-центре видно, что начинающие спортсмены тренируются на простых тренажерах, а опытные парни большую часть времени посвящают тренировкам со штангой и гантелями, которые заставляют при правильном использовании работать любую часть тела. Для этого нужно правильно подобрать упражнения и вес.

Но еще нужна скамья для жима, желательно с регулируемой спинкой.

Не обойтись без брусьев или турника — самодельных тренажеров, которые еще проще сделать, чем вышеописанный металлический инвентарь.

Стоит подумать над конструкцией для подвешивания самодельных утяжелителей, без которых мышечную массу нарастить невозможно. Для этого подойдет рюкзак, но распределения веса будет неправильным. Что-то можно прикрепить к ногам, но тренироваться с этим чем-то неудобно. Правильным выбором будет пояс.

Вывод: для регулярных серьезных занятий дома потребуются такие самодельные тренажеры, перечисленные ниже.

Какие существуют формы грифов

1. Гриф штанги. Они бывают различных форм, и хотя бы один нужен дома обязательно. Длинный стандартный прямой гриф весит 20 кг, короткий – вдвое легче (желательно иметь и такой). Выбирать между EZ-образным и W-образным грифами нужно в зависимости от упражнений, выбранных для выполнения. Самодельный гриф делают из трубы, поэтому он отличается от стандартных параметров.
2. Два грифа гантельных, у которых на концах нарезана резьба для крупной гайки.
3. Блины. Для начинающих, при условии, что универсальными будут отверстия для штанги и гантелей. Их достаточно: 4 штуки пятикилограммовых, 2 – десятикилограммовых, 2 – двадцатикилограммовых. Это в идеальном варианте, поскольку блины дороже другого снаряжения. В худшем случае, нужны одинаковые грузы, которые навешивают на гантель и штангу. Вес гантели определяют исходя из возможности выполнения 8-10 повторений каждого из упражнений. Как показывает практика, новичкам достаточно для гантелей 4 пятикилограммовых блина.
4. Для самодельного тренажера – турника, предпочтительней варианты настенный или уличный, а не в дверном проеме.
5. Брусья подойдут то же настенные, которые проще в установке.
6. Нудно иметь две отдельные стойки: одну для жима, другую — для становой тяги, или одну с возможностью выбирать позиции.
7. Скакалка, которая нужна для кардиотренировки.
8. Боксерская груша.

С этими самодельными тренажерами получится обустроить полноценный тренажерный зал дома.

Где найти тренажеры

Как выше говорилось, тренажеры можно купить или сделать самим. В спортивные магазины придется сходить, чтобы хотя бы увидеть их и иметь представление, что предстоит делать.

С чертежами самодельных тренажеров проблем нет – их легко найти в Интернет или воспользоваться теми, которые представлены ниже.

Купить брусья или использовать самодельные

Вопрос спорный: одни рекомендуют купить в магазине, другие советуют соорудить самодельный тренажер, который и дешевле, и по надежности не уступает. Приверженцы покупного оборудования приводят такие доводы: стоят брусья и турник вместе до 60 долларов, но и для самодельных тренажеров понадобятся материалы, т.е. сильно выиграть в плане финансов не получится. Желательно, чтобы турник подходил для широкого хвата. Брусья выпускают складные – они предпочтительный вариант, поскольку не занимают много места. Однако, стоят они дороже.

Еще одно решение – купить брусья и турник конструкции 2 в 1 или шведскую стенку, на которой делать можно дополнительные упражнения (она комплектуется доской для пресса). Стоит она дороже в два раза, но и преимуществ у них больше.

Делаем самодельную штангу и гантели

Самое сложное, с чем сталкиваются при изготовлении в домашних условиях самодельных тренажеров: скамьи, стойки для штанги, штанги, гантелей, отсутствие материалов – чугуна и стали.

Бетон, который тоже иногда советуют, плохо подойдет, потому что плотность бетона вдвое меньше, чем у стали. Кроме этого, он крошится, выглядит не эстетично. Ну, а покупать сталь дорого, особенно новый кругляк и листы.

Где найти материал:

1. Можно в газете поместить объявление о желании купит части разборных гантелей и гирь. Или расклеить их на столбах. Купить это можно намного дешевле, потому что у кого-то они служат, чтобы подпирать двери. Чтобы договориться с продавцом, цену называть нужно большую, чем на пунктах приема металлолома, но меньше, чем стоит это (б/у) во Всемирной сети.
2. Сходить на пункты приема металла, куда пожилые люди нередко приносят ненужную «железяку». Подходящий материал здесь можно подобрать по выгодным ценам, возможно даже обменять в двукратном размере на другой «чермет».
3. Спросить знакомых и родственников. Может быть, кто-то захочет с радостью расстаться с ненужным спортивным инвентарем.

Если навыков нет, то сделать дома гриф из трубы и блин из листового металла, будет сложно, но можно обратиться к слесарю на предприятии с металлообрабатывающими станками, который выточит все, что нужно за небольшую цену.

Самодельный тренажер для дома – боксерская груша

Этот самодельный тренажер сделать легче, чем те, которые до сих пор описывались. Приложив к изготовлению некоторые усилия, получить грушу можно приемлемого качества. Самый простой вариант изготовления этого самодельного тренажера – использование хозяйственного мешка из полипропилена или джутовой ткани. Мешков понадобится 3 штуки. Вставляют мешки один в другой, набивают и обматывают для придания формы и прочности изолентой или скотчем. Мешок можно пошить из плотной ткани: брезента или керзы. Если нет соответствующих навыков, отдайте ткань для пошива груши швее – стоит это недорого. Длина груши, по форме напоминающей сосиску, не менее метра, а то и 1,3 м. Важны для самодельного тренажера не только размеры, но и вес, крепление (кронштейн, канат, цепь).

Еще учитывать нужно силу своего удара. Вес оптимальный составляет 60-80 кг, а минимальный – 40 килограммов.

В качестве наполнителя подойдут мелкие опилки (тырса), песок. Специальный наполнитель для придания стенкам мягкости покупать дорого, поэтому проще обмотать грушу тряпками, которых в доме достаточное количество, или поролоном.

Как крепить грушу:

• Проще это сделать с помощью кронштейна, как показано на рисунке. Подойдет для этого настенный турник и шведскую стенку. Кронштейн можно изготовить самостоятельно, если доступна сварка.
• К потолку крепить самодельную грушу проблематично. Если же для занятий выделен павильон или отдельное помещение, ее привязывают к балке или иной конструкции потолка. Летом в решении проблемы поможет крепкое дерево. Учитывать нужно, что для боксирования требуется пространство.

Видео: Боксерская груша своими руками

Что еще нужно для домашнего тренажерного зала

Скакалка – инвентарь недорогой, но полезный, поэтому стоит иметь в домашнем зале и ее. Если штанги нет, замените эспандером: резиновый или пружинный, которые различаются по силе даваемой нагрузки. Стоят они не дорого, поэтому стоит их просто купить в магазине.

Подставку для рук предлагают смастерить из старого стула (как на рисунке), для чего к обратной стороне приделывают под углом 30 градусов подставку под локти. Выполняя упражнение на бицепс, садятся, расставив ноги, лицом к спинке стула. Проявив фантазию, которая для наших людей не знает границ, легко придумать другие варианты.

Итог

Как стало ясно, сконструировать самодельные тренажеры можно, немного потрудившись. А это того стоит, учитывая «космические» цены на спортивный заводской инвентарь. Если материал имеется, то можно даже наладить бизнес, поскольку спрос на самодельное оборудование есть и будет. К спорту приобщается все больше людей, которые думают о здоровье, а им не столь важен эстетичный вид, как доступность и надежность самодельных тренажеров.

Видео: Тренажерный зал дома

Любой человек, желающий заняться совершенствованием своего тела, не обойдётся без хорошо оснащённого тренажёрного зала или . Как быть, если современные тренажёры стоят больших денег. Выход есть: вможно, самостоятельно сделать все тренажеры своими руками.

Как сделать своими руками силовой тренажер

Оборудование среднестатистического тренажёрного зала состоит из определённого набора тренажёров, отвечающих за развитие определённых групп мышц. С чего начать работу над оснащением собственной качалки? В этом примере разберём, как самостоятельно изготовить силовой тренажер для дома — лавку для жима лёжа.

Для изготовления рамной конструкции лавки нам понадобиться металлическая полоса толщиной 4 мм и шириной 40 мм, профильная труба с толщиной стенок 2 мм и металлический уголок 32 мм.

Для стойки, держащей вес, используем трубу 40х40, для соединителей 30х30. Для самой лавки используем трубу 40х40. Для изготовления сидения и спинки используем уголок.

Так же нам понадобятся измерительные приборы и инструменты для самостоятельной обработки металла. Для начала необходимо приготовить заготовку, то есть нарезать профильную трубу и уголок на отрезки согласно чертежам, а так же сделать все нужные сверления. Где взять чертежи тренажеров для самостоятельного изготовления, показано в видео ниже.

Спортивные тренажеры своими руками: чертежи

После подготовки материала приступаем к начально сборке деталей своими руками. Все соединения, которые будут нагружены больше всего, подвергаются сварке.

Соединения, предназначенные для регулировки, крепятся при помощи болтов. Потом производиться грунтовка и покраска конструкции будущей лавки. Описанные выше действия показаны в видео:

Далее, согласно схеме, производим финальную сборку лавки. Необходимо самим изготовить несущую часть сидения и спинки и закрепить их на раме лавки. Для этого понадобятся две УСБ панели толщиной 20мм, вырезанные по размерам, указанным в чертеже, аналогичные по размерам куски поролона и кожзаменитель для обивки. Все действия показаны в видео:

Спортзал своими руками — чертежи силовых тренажеров

Как видите, сделать тренажер Гиперэкстензия своими руками по чертежам довольно просто и увлекательно. Важным фактором в этом процессе является правильно составленная схема чертежа.

От этого зависят эксплуатационные свойства изделия. Если у вас возникли вопросы по методике изготовления лавки для жима лёжа или вы хотите уточнить размеры деталей конструкции, все разъяснения по силовой раме и чертежам описаны в этом видео:

А вам интересны другие способы, как сделать тренажер своими руками, например из велосипеда или беговую дорожку? Напишите об этом в комментариях.

Современная жизнь, с одной стороны, лишает человека большинства естественных физических нагрузок; с другой – швыряет в него пачками нагрузки психологические и эмоциональные. Поэтому держать себя в хорошей, как минимум, физической форме необходимо абсолютно всем. К чести теперешнего поколения, можно сказать, что ныне большинство людей понимает: в здоровом теле – здоровый дух. Также скоро начинают и понимать: физзарядки, гантелей и кистевого эспандера мало; нужно больше работать с тяжестями на снарядах и тренажерах, так что требуется хотя бы скамья для жима.

Здоровое тело нужно и для развитого ума. Физически неразвитые выдающиеся ученые, инженеры, творческая интеллигенция, топ-менеджеры и бизнесмены – скорее исключение, чем правило. Лев Толстой в 60 крутил солнце на турнике. Нильс Бор, тот, что в школьных учебниках, был известным футболистом, играл за сборную Дании. С ним дело доходило до курьезов: когда Бор был удостоен Нобелевской премии, по физике, разумеется, копенгагенская «Тагебладетт» напечатала заметку, мол, вот хорошо, нашему форварду за футбол нобелевку дали. А «ботан» по «физике» зачастую оказывается таковым и в сферах деятельности, требующих умственного напряжения.

Мышцы брюшного пресса, как известно, качать труднее прочих, т.к. их концы непосредственно не связаны с костями. В домашних условиях, занимаясь накачкой пресса без специального снаряжения, недолго и до грыжи. Поэтому нужна и скамья для пресса. Конструктивно тот и другой снаряды чаще всего объединяются в одно, с возможностью преобразования для тех или иных комплексов упражнений.

Спортивные скамейки – изделия технологически не из сложных. Описаний их в рунете достаточно, но более в ключе: выбирайте чертежи, а дальше – вот так надо пилить, вот так колотить, вот так винтить. Человек, заботящийся о своем физическом развитии, как правило, и с инструментом управляться умеет. Но как выбрать прототип, чтобы тренировки пошли на пользу? Как его доработать под свою биомеханику и биометрию? Какой образец более подойдет для тех или иных групп упражнений?

Настоящая публикация посвящена вопросам, как своими руками по обоснованно выбранному образцу сделать скамью для упражнений в предпочитаемом направлении физического развития, а затем на ее основе – домашний тренажер. Тем же, кто намерен проявить себя в спорте или бодибилдинге, позанимавшись на нем, не стыдно будет прийти в хорошо оснащенный профессиональный спортзал. А пока – материал рассчитан на начинающих атлетов и просто на людей, понявших: пользоваться благами цивилизации можно и нужно, но давать им превращать себя в задерганного «чайника» или квашню оплывшую – неправильно это.

Примечание: проблема домашних спортивных занятий в последнее время все острее встает и в сельской местности – «физики» и там убывает, стрессов прибывает, а до хорошо оборудованного спортзала бывает далековато.

Из чего выбирать

Домашняя скамья для жима лежа чаще всего входит в состав компактного тренажера или сама является многофункциональным спортивным снарядом. У регулярно занимающихся до тренажера дело дойдет наверняка, поэтому, выбирая скамейку-прототип, нужно уже иметь в виду, чем она обрастет потом. Конструкции спортивных тренажеров наиболее употребительны 4-х, 3-х и 2-х опорные. «Опорные» в данном случае значит не количество точек контакта с полом (их, как правило, не менее 4-х, для устойчивости), а количество вертикальных силовых связей в конструкции, оно во многом определяет возможности снаряда.

Виды домашних тренажеров

4-опорные снаряды, поз. 1 на рис., предназначены для развитых атлетов, оперирующих с большими, свыше 100 кг, весами. Стойки для штанги располагаются в них на уровне плеч лежащего, что намного уменьшает риск травмы: штанга, рухнувшая грифом на грудь – это очень серьезно. 4-опорные тренажеры тяжелы, громоздки, да и заниматься с большими тяжестями в квартире нельзя: упав на пол, они дают мгновенную нагрузку в 5-8 своих весов, а несущая способность перекрытий – 250 кг/кв. м.

Для бытовых условий предназначены 3-опорные тренажеры, простые и с дополнительными рычагами для грузов, опорами для ног, атлетическим партами и т.п., поз. 2 и 3. Чтобы гриф штанги в 3-опорном тренажере также пришелся на уровень плеч, их скамьи делают «ломающимися»: брать штангу, заводя руки за голову, опасно. Поэтому по габаритам 3-опорные тренажеры в общем не меньше 4-опорных, исключая те, в которых штанга берется с подхода, см. ниже. Допустимый рабочий вес в 3-опорных снарядах, как правило, берется 100-120 кг, включая вес тела тренирующегося.

2-опорный тренажер это и есть собственно скамья для пресса. Для разных групп упражнений нужны скамьи горизонтальные и наклонные, поз. 4 и 5: на горизонтальной скамье качается самый пресс, а на наклонной также хорошо нагружаются поясничные мышцы. Более сложная конструктивно универсальная скамья, поз. 6, служит в том и другом качестве.

Примечание: на наклонной скамье можно также делать начальные комплексы гиперэкстензивных упражнений, см. ниже.

Наиболее совершенный тип спортивных скамей – скамья-трансформер с ломающейся доской, наклон частей которой регулируется по отдельности, поз. 7. Скамейка-трансформер может дополняться стойкой для блока с грузом, партой, поз. 8 и др. приспособлениями. Делать для себя имеет смысл сразу такую, если есть необходимые рабочие навыки: добавив потом к скамье стойку для штанги, получим полный аналог 4-опорного тренажера, только на меньший вес, поз. 9.

Ошибочная конструкция спортивной скамьи-трансформера

Примечание: распространенная ошибка при самостоятельном изготовлении спортивных скамей-трансформеров – выполнение их по силовой схеме, как на рис. справа. При выполнении упражнений возникают значительные усилия, стремящиеся «раздвинуть скамье ноги», и сварные швы оказываются ненадежными. Чтобы снаряд данного образца стал долговечным, его опорные брусья нужно связать продольной балкой, или двумя, из такой же трубы.

Спецкамейки

Особый вид спортивных снарядов – скамьи для гиперэкстензивных упражнений. Их цель – добиться стройности и гибкости, не наращивая чрезмерно мышечной массы. Вообще-то гиперэкстензией можно заниматься и на большом мяче, или просто на коврике, но наилучшие результаты получаются на специальной скамье.

Скамьи для гиперэкстензии

Скамейки для гиперэкстензии, в силу анатомически-физиологических различий, бывают мужские и женские, см. рис. Крепкая амазонка может делать гиперэкстензивные упражнения и на мужской скамейке, но дамам, цель которых – избавление от галифе, стройная осанка и плоский живот, нужна только женская скамья для гиперэкстензии, слева на след. рис. Начинать приводить себя в порядок, не рискуя репродуктивным здоровьем, лучше все-таки на наклонной скамье с изогнутой доской, в центре, а «продвинутым» красавицам заниматься прессом с грузом, сидя тоже на специальной скамье, справа.

Специальные скамьи для спортивных упражнений

Примечание: чертежи скамьи для гиперэкстензии с регулировкой под рост даны на рис. Материалы – профильная труба 40х25х2, 35х15х1,5 и круглая 25х1,5; парта из фанеры 12-14 мм. Об обшивке парты см. далее.

Чертежи скамьи для гиперэкстензивных упражнений

О размерах

Здесь на рис. даны размеры 3-опорных тренажеров для людей среднего роста. Слева – полнофункциональный со съемной партой, ручными и ножными рычагами. Основные материалы – профтруба 60х40х2 и круглая 30х2; упор для подъема доски – труба 20х2. Доска – фанера 16 мм с обшивкой, как описано далее.

Размеры домашних тренажеров для людей среднего роста

Справа – простой компактный. Высота скамьи над полом подбирается индивидуально, по мерке от плотно стоящей на полу пятки до внутреннего сгиба коленного сустава. Основные материалы как и в пред случае; регулируемая задняя ножка позволяет трансформировать снаряд для упражнений сидя. Но помните: штангу с этого тренажера нужно брать только с подхода!

Разные скамейки

Самая простая, но и замечательно прочная спортивная лавка-«ипполитовка» может быть изготовлена по чертежу на рис; настил – прочная доска от 40 мм. С ней хорошо знакомы те, кто проходил в армии курс молодого бойца; по крайней мере, в прошлые времена. «Духи»-горожане скоро начинали смотреть на ипполитовку с изумлением и опаской: сколько, оказывается, всяких упражнений можно на ней проделывать! И она же отлично входит в состав 4-опорного тренажера.

Каркас спортивной лавки

На след. рис. – наклонная скамья для пресса. Такую, ввиду ее компактности и пользы, не помешает завести отдельную, если места в жилище достаточно. Вследствие отсутствия прямых углов материал послабее – профтруба 40х40. Упоры для ног – пруток 10 мм с резьбой на концах, обрезиненный до нужного размера. Резиновые муфты съемные: нижний упор регулируемый, а верхний убирается, если необходимо делать упражнения, при которых он мешает.

Чертежи наклонной скамьи для пресса

Далее на рис. – компактная силовая скамья со стойками для штанги. Упражнения на ней делают в основном сидя.Можно также качать пресс, глубоко прогибая спину. В таком случае упорами ног будет поперечная балка А, и тогда ее нужно обтянуть чем-то мягким или надеть резиновую муфту. Материалы – профтруба 40х40, а держатели штанги из стальной полосы толщиной от 6 мм.

Компактная силовая скамья

Следующий образец – атлетическая скамья уже для крепких ребят, уверенно управляющихся со штангой веса, равного их собственному, т. наз. парта Скотта. Материалы, соответственно – профтруба 60х60х2,5 и 50х50х2. Держатели грифа из такой же полосы, как и в пред. случае; сиденье и столик из фанеры от 20 мм.

Скамья с партой для упражнений с тяжестями

Несколько тренажеров

Как намертво связать скамью-«ипполитовку» со стойкой для штанги, превратив в достаточно компактный 4-опорный тренажер, показано слева на рис. Там же справа – размеры и конструкция скамейки-трансформера под ту же раму. Основной материал там и там – профтруба 40х60. О фиксаторах стоек с держателями штанги вспомним ниже.

Домашний тренажер и скамья-трансформер к нему

На след. рис. – чертежи с материальной ведомостью простого 3-опорного стационарного нерегулируемого тренажера с горизонтальной скамьей. Он более подходит для частных домовладений с достаточной величиной полезной площади. Изюминка данной конструкции – соединение дальней ноги скамьи с ее несущей балкой звеном под 45 градусов. Благодаря оптимальному распределению эксплуатационных нагрузок удалось выполнить снаряд, на котором можно делать упражнения с весами более 100 кг, из профтрубы 50х50.

Простой трехопорный домашний тренажер

Наконец, далее на рис. – чертежи и спецификация элементов на полнофункциональный домашний тренажер со скамьей-трансформером для жима и пресса. Обратите внимание на узел, выделенный красным. Это – наиболее простой и надежный для исполнения в домашних условиях способ фиксации стоек штанги. Штыри-фиксаторы (диаметром от 12 мм) будут, конечно, понемногу изнашиваться, но их никогда не заклинит и не закусит.

Полнофункциональный домашний тренажер

Еще о штанге

Как уже сказано, не удержанная на весу штанга способна причинить тяжелые увечья, вплоть до фатального исхода. И направить ее гриф в держатели в таких случаях нереально. Зато реально – предусмотреть 2 отрезка цепи, надежно закрепленные на стойках штанги. На других концах цепей – карабины, их набрасывают на гриф. Длину цепных страховочных звеньев берут такой, чтобы, держа штангу на полностью вытянутых руках, цепи провисали, но гриф отпущенной штанги не доставал до груди. Чтобы карабины не сползали на грифе, их достаточно примотать скотчем. Вдруг штанга рухнет, скотч, конечно, не выдержит, оба карабина съедут на один конец грифа, но дело обойдется испугом и, возможно, побитым полом.

О деревянных атлетических скамьях

Со штангой на деревянных спортивных снарядах заниматься нельзя, их конструкция не выдержит. Зато в ситуациях, возникающих вследствие неловкости тренирующегося, дерево «отдает» по телу куда менее чувствительнее, чем металл. Поэтому деревянными скамейками для жима и пресса предпочтительно пользоваться начинающим и несовершеннолетним. Кроме того, деревянные спортивные скамьи и тренажеры можно соорудить на даче или в загородном доме из остатков стройматериалов.

Чертежи наклонной деревянной скамьи для пресса

Конструкция наклонной деревянной скамьи для пресса и спецификация к ней показаны на рис., а на след. рис. – чертежи деревянного тренажера с наклоняемой скамьей и рычагом для упражнений ногами с грузом. Чтобы дерево держало эксплуатационные нагрузки, применена блочная система подвешивания грузов: они висят на нисходящих ветвях троса А. Поперечные балки Б – стальные обрезиненные.

Деревянный домашний тренажер

Об обшивке досок и сидений

Доски и сиденья спортивных снарядов промышленного изготовления обтягиваются дерматином или пластиком аналогичного назначения на упругой подкладке. Такая обшивка долговечна, но не предотвращает обратного всасывания пота, которое никак не полезно; именно поэтому современную спортивную форму шьют 2-слойной, с сеткой, сразу отводящей пот непосредственно от кожи.

В спортзалах этот недостаток обшивки заметно не сказывается, т.к. спортзал оборудуется приточно-вытяжной вентиляцией (ПВВ) и кондиционером. По крайней мере, должен оборудоваться согласно санитарных норм. В домашних условиях заниматься при комфортной температуре не всегда удается, а устроить ПВВ во многих городских квартирах просто технически невозможно. Поэтому желательно обшивку самодельных атлетических скамей выполнять в виде такого «пирога», следуя от основы наружу:

• Микропористая резина толщиной от 12 мм;
• Мебельный поролон плотностью 45 (марки 45) толщиной от 8 мм;
• Синтепон толщиной от 7 мм;
• Джинсовая ткань или материал вроде байкового солдатского одеяла старого образца.

Резиновый демпфер приклеивается к основе клеем «Момент» или термоклеем из клеевого пистолета. Остальные слои обшивки подворачиваются к исподу и пришпиливаются мебельным степлером. Недостаток такой обшивки – ее нужно раз в год, на исходе весны, менять; резиновая прослойка остается. Мягкие слои не заскорузнут, возможно, и в течение 3-4 лет, но по санитарно-гигиеническим требованиям срок службы текстильной обшивки нужно сократить до года.

О технологии работ

В задачи данной публикации не входит описание технологических подробностей изготовления скамей для физических упражнений. Тем не менее, даже если читатель хороший слесарь и сварщик, дать понятие, как все-таки сделать своими руками домашний спортивный тренажер, необходимо. Поэтому предлагаем видеокурс в 3-х частях от автора, изготовившего себе весьма неплохой тренажер, как говорится, с нуля во всех смыслах:

Видео: тренажер своими руками, изготовление
Часть 1

Турник

Давайте начнем пожалуй с самого просто — это турник. Для его создания многого не надо, у каждой квартиры есть особое место, где отлично впишется турник. Для того нужна одна перекладина и пару крюков, но лучше сварить каркас из металла и хорошенько прикрепить. К турнику также можно привязать канат, что в значительной степени расширит ваши возможности.

Боксерская груша

О пользе боксерской груши можно говорить бесконечно, поэтому перейдем сразу к делу.

Если рассматривать совсем бюджетный вариант, то можно взять 4-5 полиэтиленовых (плетеных)мешков, сложить их вместе (один в один) и наполнить песком, после чего хорошенечко обмотать все это дело широким скотчем или простой изолентой.

Можно пойти другим путем и сделать один в один. Нам понадобится керза или брезент, если ткань все-таки тонкая, то складываем в несколько слоев, до тех пор, пока вы не почувствуете, что она выдержит нагрузку. Шьем грушу под себя, под помещение, но лучше не делать маленькую, так как нам нужно ее наполнять и придать ей необходимый вес, примерная длинна 1,3 м, толщину выбираете сами.

Стоит отметить про вес, если вы подготовили крепкий кронштейн, и точно уверенны, что он будет держать нагрузку, то лучшим весом для груши будет 50-80 кг. И не забудьте пришить крепления на саму грушу.

5 основных продуктов с собственным весом, которые должен делать каждый

Теперь, когда силовые тренировки с собственным весом в последние годы стали мейнстримом, на сцену выходит множество различных программ художественной гимнастики. Так какой же лучший? Тот, который вы, конечно же, сделаете !

Точные детали немного зависят от вашего уровня подготовки, но самое замечательное в упражнениях по художественной гимнастике то, что они легко масштабируются для любого. Фактически, независимо от вашего уровня, вы можете использовать приведенный ниже шаблон, чтобы получить фантастическую тренировку всего тела за 30 минут или меньше.Но это также даст вам четкие цели, над которыми нужно работать в течение месяцев или даже лет подряд.

5 основных упражнений с собственным весом

Посмотрите видео — 1:54

Я обучил тысячи клиентов и сертифицировал сотни тренеров по художественной гимнастике, и по ходу дела я обнаружил, что этих пяти упражнений — и их прогрессивных вариантов — достаточно, чтобы занять любого и помочь развить всестороннее телосложение на этом пути. .

Вместе они бросят вам вызов по многим направлениям, включая баланс, гибкость, силу и контроль над телом.Стремитесь сделать твердый подход из 10 повторений в каждом из них — или 30-секундное удержание для изометрических упражнений — и вы будете на правильном пути к господству в художественной гимнастике.

Скоба 1

Приседания с пистолетом, разновидность приседаний на одной ноге, когда вы держите противоположную ногу перед собой, является золотым стандартом упражнений для ног с собственным весом. Несмотря на то, что пистолет является довольно продвинутым в своей самой строгой форме, его можно регрессировать, чтобы подойти как новичкам, так и ученикам среднего уровня.Другими словами, это путешествие, но вы можете начать его, где бы вы ни находились.

Принято считать, что вы должны хорошо владеть базовыми приседаниями на двух ногах с собственным весом, прежде чем приступить к работе с пистолетом, хотя это не займет много времени у любого физически здорового, достаточно спортивного человека, который готов взять на себя эту работу.

Приседания с пистолетом, разновидность приседаний на одной ноге, когда вы держите противоположную ногу перед собой, является золотым стандартом упражнений для ног с собственным весом.

Оттуда вы можете начать с коробчатых пистолетов, которые заключаются в выполнении приседаний на одной ноге с ящиком или скамьей позади вас, чтобы поймать приклад и обеспечить устойчивость в нижнем положении. Начните с относительно высокого ящика и со временем переходите к использованию более низкого ящика.

В конце концов, вам вообще не нужно будет полагаться на коробку, и тогда вы будете выполнять приседания полностью из пистолета. Если это когда-нибудь станет легко, вы со временем сможете работать над выполнением приседаний с пистолетом, заложив руки за спину.

Скоба 2

Задний мост или «поза колеса» в йоге — это мощная инверсия, дающая несколько преимуществ. Полный мост отлично подходит для укрепления всей задней цепи — ягодиц, подколенных сухожилий, разгибателей позвоночника и верхней части спины — одновременно обеспечивая интенсивное растяжение всей передней части тела, включая сгибатели бедра, пресс и грудную клетку.

Если вы еще этого не сделали, вы можете начать с варианта, в котором макушка остается на земле, и постепенно работать над увеличением диапазона ваших движений с течением времени.Как только простой мост перестанет быть сложной задачей, вы можете начать работать над отрывом руки и / или ноги от земли. Или вы можете заставить партнера встать на вас — эй, это все еще технически тренировка с собственным весом!

Скоба 3

Как и задний мост, правильное L-сиденье демонстрирует оптимальный баланс силы и подвижности между передней и задней сторонами тела. Для упражнения, для которого вообще не требуется никакого оборудования, L-sit все равно может стать серьезным испытанием — и получить большую отдачу от вашего пресловутого доллара! Сидения L прорабатывают руки, грудь, широчайшие, пресс, сгибатели бедра и квадрицепсы, одновременно обеспечивая растяжку подколенных сухожилий и поясницы.

Начните с того, что сядьте на пол, положив руки на землю рядом с бедрами. Затем перенесите весь свой вес на ладони и вытяните ноги прямо перед собой параллельно земле, чтобы ваше тело напоминало заглавную букву L.

L-сидений прорабатывают руки, грудь, широчайшие, пресс, сгибатели бедра и квадрицепсы, одновременно обеспечивая растяжку подколенных сухожилий и поясницы.

Если вы недостаточно сильны для выполнения полного L-сидения, вы можете начать с поднесения колен к груди в качестве регресса.Поднятие рук на блоки или ручки — также полезный способ для новичков начать работать над полным L-сидением на земле. Чтобы сделать движение более трудным, вы можете стремиться поставить ноги выше параллели, чтобы ваше тело сформировало более V-образную форму; это иногда называют V-сидением.

Скоба 4

Стойки на руках

обеспечивают интенсивную тренировку верхней части тела, а также прекрасную задачу на проприоцепцию и равновесие. Перевернув свое тело, вы можете проработать мышцы под тем углом, к которому они привыкли.Стойки на руках также отлично подходят для общего здоровья и подвижности плеч.

Поскольку мир стоек на руках поначалу может показаться пугающим, я рекомендую начать с коротких удержаний, поддерживаемых стеной. В конце концов, вы можете работать над автономными стойками на руках и даже над однорукими вариантами. Прочтите мою статью о тренировке стойки на руках для получения дополнительной информации.

Скоба 5

Гимнастика со штангой постепенно превращается в полноценный вид спорта, и все началось с базовых подтягиваний.Такое простое в теории, но часто удивительно сложное на практике, подтягивание — единственное упражнение в этом списке, которое вообще требует какого-либо оборудования. Чтобы практиковать подтягивания, вам понадобится прочная перекладина или что-то еще, на что вы можете безопасно висеть.

Подтягивания — единственное упражнение в этом списке, которое вообще требует какого-либо оборудования. Чтобы практиковать подтягивания, вам понадобится прочная перекладина или что-то еще, на что вы можете безопасно висеть.

Возьмитесь за перекладину хватом сверху, напрягите туловище и напрягите ягодицы и ноги.Удерживая плечи задействованными, чтобы свести к минимуму пожимание плечами, подтянитесь до тех пор, пока подбородок не коснется перекладины, затем осторожно опуститесь обратно до полного зависания и повторите.

Если вы еще не готовы к полноценным подтягиваниям, вы можете начать с австралийских подтягиваний, то есть с тяги с собственным весом, а также с висов на прямой и согнутой руке. Те из вас, кто считает, что стандартные подтягивания больше не представляют сложности, могут начать тренировку с подтягиваний на одной руке.

Для получения дополнительной информации посмотрите книгу Ала и DVD «Повышение планки».»

Медицинское оборудование Продукция | Johnson & Johnson

Медицинское оборудование Продукция | Джонсон и Джонсон перейти к содержанию

Этот веб-сайт больше не поддерживает Internet Explorer.

Для оптимального просмотра мы рекомендуем использовать Chrome, Firefox или Safari.

Положительные новые данные по однократной вакцине Johnson & Johnson против COVID-19 по дельта-варианту

Выучить больше

В компаниях Johnson & Johnson Medical Devices Companies мы используем свой масштаб, масштабы и опыт, чтобы переосмыслить способы оказания медицинской помощи и помочь людям жить более долгой и здоровой жизнью.

В радикально меняющейся среде мы налаживаем связи между наукой и технологиями, чтобы объединить наш собственный опыт в области хирургии, ортопедии, зрения и интервенционных решений с большими идеями других для разработки и предоставления продуктов и решений, ориентированных на врачей и пациентов.

Как пионеры в области медицинских устройств, мы постоянно фокусируемся на повышении стандартов обслуживания — работая над расширением доступа к пациентам, улучшением результатов, сокращением затрат системы здравоохранения и увеличением стоимости. Мы создаем умную, ориентированную на людей систему здравоохранения, чтобы помочь пациентам, которых мы обслуживаем, быстрее выздоравливать, жить дольше и бодрее.

Ортопедия

Глобальный ортопедический бизнес DePuy Synthes включает в себя реконструкцию суставов, травмы, позвоночник, спортивную медицину и электроинструменты. В совокупности эти предприятия сосредоточены на оказании помощи пациентам на протяжении всего периода лечения — от раннего вмешательства до хирургической замены, с целью помочь людям вернуться к активной и полноценной жизни.

Посетите веб-сайт DePuy Synthes

• Совместная реконструкция

  Являясь мировым лидером в области эндопротезирования суставов, мы предлагаем полный ассортимент продукции для замены тазобедренного, коленного и плечевого суставов, продукты для операционных, костный цемент и аксессуары.

  Травма

  Мы являемся мировым лидером в производстве медицинского оборудования для лечения ортопедических травм. Фиксирующие изделия компании, в том числе винты, пластины, гвозди и другие имплантаты, используются для лечения переломов и деформаций конечностей и таза.

  Позвоночник

  Предлагая один из самых полных в мире портфелей решений по уходу за позвоночником, варианты лечения доступны в ключевых областях, включая грудопоясничный, шейный, стареющий позвоночник, межтеловой спондилодез и артропластику.

  Спортивная медицина

  DePuy Synthes Mitek — мировой лидер в производстве устройств и изделий для ортопедической спортивной медицины, используемых при лечении травматических и дегенеративных патологий мягких тканей и травм суставов, связанных со спортом и физической активностью.

  Электроинструменты

  Мы предлагаем широкий ассортимент пневматических, электрических и аккумуляторных систем и связанных с ними инструментов для препарирования в трех основных областях: большая кость, малая кость и высокая скорость.

  CMF

  Мы являемся мировым лидером в производстве черепно-челюстно-лицевых устройств, предлагая обширный портфель продуктов для хирургов для лечения пациентов с устойчивыми заболеваниями лица, головы, шеи и грудной клетки.

  Биоматериалы

  Предлагая широкий спектр инновационных продуктов, которые дополняют использование традиционных металлических имплантатов при хирургических вмешательствах при травмах, позвоночнике и черепно-челюстно-лицевой хирургии, наши биоматериалы помогают хирургам-ортопедам во всем мире в выполнении их миссии по восстановлению, защите и укреплению структурного ядра человека. тело.

Хирургия

В больницах по всему миру хирурги работают уверенно, используя проверенные хирургические системы и инструменты, разработанные для обеспечения наиболее безопасного и эффективного лечения целого ряда заболеваний.

• Ethicon

  Компания Ethicon * внесла значительный вклад в хирургию на протяжении более 100 лет, начиная с создания первых швов и заканчивая революцией в хирургии с помощью минимально инвазивных процедур. Наша неизменная приверженность формированию будущего хирургии основана на нашем стремлении решать самые насущные проблемы здравоохранения в мире, а также помогать улучшать и спасать больше жизней.

  * Ethicon представляет продукты и услуги Ethicon, Inc., Ethicon Endo-Surgery, LLC и некоторых их аффилированных лиц.

  Более 25 лет мы сотрудничаем с Johnson & Johnson, чтобы изменить жизни сотен тысяч детей и их семей.

  — Доктор.Билл Маги, Соучредитель и генеральный директор Operation Smile

  Энергия

  Ethicon предлагает наиболее полный энергетический портфель для открытых и лапароскопических процедур. Наша цель — решить неудовлетворенные хирургические потребности за счет наших глубоких знаний в области наук о тканях и энергии, чтобы помочь улучшить результаты лечения пациентов.

  Эндомеханический

  Ethicon остается мировым лидером в разработке передовых технологий управления тканями, включая технологии хирургического сшивания и эндопротезирования. Ethicon предоставляет хирургам передовые инструменты для всего спектра хирургических методов, разработанных для обеспечения оптимальных результатов лечения пациентов.Широкий спектр возможностей гарантирует правильные решения для правильных процедур.

  Биохирургия

  Наше портфолио дополнительных гемостатов Ethicon предназначено для оказания хирургической помощи, уделяя особое внимание целому ряду биохирургических технологий для минимизации интра- и послеоперационных осложнений.Решения включают инновационные продукты на биологической основе для хирургических состояний, которые часто трудно или дорого лечить, например, при проблемных кровотечениях.

  Закрытие раны

  Каждый тип ткани, будь то кожа, фасция или орган, имеет свои особые функции и потребности.Ethicon является ведущим достижением в области закрытия ран, которое меняет хирургию. Наш комплексный портфель средств закрытия ран позволяет хирургам подбирать конкретные потребности в заживлении ран для каждого типа ткани с соответствующим устройством закрытия.

  Эстетика груди

  Мы разрабатываем, производим и продаем инновационные, научно обоснованные продукты для хирургических и нехирургических медицинских процедур, которые позволяют пациентам улучшить качество жизни.Mentor Worldwide LLC — ведущий поставщик медицинских товаров для мирового рынка эстетической медицины. Компания сосредоточена на двух стратегических областях — эстетике груди и тела — и является единственным производителем, чьи грудные имплантаты производятся в США

  .

  Ухо, нос и горло

  Наш бизнес Acclarent посвящен разработке инновационных устройств для удовлетворения потребностей пациентов, страдающих заболеваниями уха, носа и горла (ЛОР), такими как хронический синусит.Acclarent, Inc. находится в Ирвине, Калифорния. Особое внимание уделяется тому, чтобы пациенты могли жить лучше, разрабатывая, разрабатывая и продавая медицинские устройства, предназначенные для лечения заболеваний уха, носа и горла. Более десяти лет Acclarent лидирует в области предоставления инновационных технологий хирургам-ЛОР.

Интервенционные решения

Наш портфель медицинских устройств включает ряд инновационных бизнес-сегментов, которые поддерживают профессионалов инструментами для лечения нарушений сердечного ритма и нервно-сосудистой помощи.

• Аритмии

  Для лечения пациентов с нерегулярным сердцебиением больницы и учебные заведения полагаются на передовые диагностические, терапевтические и картографические инструменты от Biosense Webster, Inc. Biosense Webster — мировой лидер в области диагностики и лечения нарушений сердечного ритма.Компания сотрудничает с клиницистами для разработки инновационных технологий, которые улучшают качество лечения пациентов с аритмией во всем мире.

  Нервно-сосудистая система и инсульт

  Cerenovus — мировой лидер в области нервно-сосудистой помощи.Наша приверженность изменению траектории инсульта основана на нашем долгом наследии и стремлении помочь врачам защитить людей от жизненных невзгод. Cerenovus предлагает широкий ассортимент устройств, используемых для эндоваскулярного лечения геморрагического и ишемического инсульта.

Зрение

У Johnson & Johnson Vision есть большое стремление: помочь защитить самое ценное человеческое чувство — зрение.

• Мы объединяем передовые знания, науку, технологии и людей, чтобы побудить профессионалов и пациентов активно сохранять и улучшать зрение на всю жизнь. А в сообществах, которые больше всего нуждаются в этом, мы сотрудничаем, чтобы расширить доступ к качественной офтальмологической помощи.

  Имея двойные штаб-квартиры в Джексонвилле, Флорида, и Санта-Ана, Калифорния, у нас более 10 000 сотрудников по всему миру. Наши продукты для здоровья глаз доступны в 103 странах.

Медицинское оборудование: 130 лет инноваций

Основание Johnson & Johnson

Три брата, Роберт Вуд Джонсон, Джеймс Вуд Джонсон и Эдвард Мид Джонсон, основали Johnson & Johnson в Нью-Брансуике, штат Нью-Джерси, США.С.

Первое массовое производство стерильных нитей

Массовое производство стерильных шовных материалов, а также стерильных хирургических повязок, хлопка и марли Johnson & Johnson открывает широкое распространение в современной антисептической хирургии, резко повышая показатели выживаемости.

альт

Основание производственной компании DePuy

Ревра ДеПуй основал производственную компанию DePuy, первую в мире ортопедическую компанию.

Организация Ortho Research Laboratories, Inc.

Компания расширяется в Аргентину и Бразилию. Компания Ortho Research Laboratories, Inc. основана в Линдене, штат Нью-Джерси, и занимается производством товаров для здоровья женщин.

Создание компании Ethicon, Inc.

Ethicon Suture Laboratories, основанная в 1949 году на основе традиционного бизнеса компании по производству швов, была сформирована и преобразована в Ethicon, Inc.

Основание компании Frontier Contact Lens

Johnson & Johnson Vision Care, Inc. начиналась как Frontier Contact Lens Company в Буффало, штат Нью-Йорк, а через несколько лет переехала в Джексонвилл, штат Флорида.

Минимизация кровопотери во время операции

SURGICEL ^® Absorbable Hemostat устанавливает новый стандарт в управлении хирургическим кровотечением, помогая минимизировать кровопотерю.

Партнерство для улучшения результатов лечения пациентов

Компании DePuy Synthes компании Johnson & Johnson начинают свое партнерство с фондом AO Foundation с целью предоставления профессионального образования мирового класса и разработки новых инноваций, которые улучшают результаты лечения пациентов и повышают эффективность лечения.

Первая синтетическая нить Ethicon

Ethicon представляет свою первую синтетическую стерильную нить, PROLENE ^® Polypropylene Suture, которая остается отраслевым стандартом в хирургии шунтирования сердца благодаря своей прочности, надежному завязыванию узлов и биосовместимости.

Представлен первый одноразовый кожный степлер

Революционный кожный степлер

Ethicon представляет собой одноразовые инструменты в операционной. Одноразовый кожный степлер PROXIMATE ^® меньше и легче, чем многоразовые, обеспечивает улучшенную видимость и простоту использования.

Новые шовные материалы с покрытием становятся отраслевым стандартом

Добавив покрытие к рассасывающейся нити на полимерной основе VICRYL ^® (полиглактин 910), представленной в 1974 году, Ethicon изменил мировой рынок шовных материалов.Такие инновации, как VICRYL ^® Suture, помогли укрепить позиции Ethicon как мирового лидера в области наложения швов.

Первая система коленного сустава с подвижным подшипником, представленная в США

DePuy представляет коленную систему с подвижным подшипником LCS ^® .В то время это единственная система колен с подвижным подшипником, одобренная для использования в США.

Приобретение Frontier

Johnson & Johnson приобретает Frontier.

альт

Запуск системы CORAIL Total Hip

В настоящее время бедренная ножка является наиболее широко используемой в мире бесцементной бедренной системой, в которой используется костно-сохраняющая хирургическая техника.

альт

Первые одноразовые мягкие контактные линзы

J&J Vision трансформирует индустрию коррекции зрения и ухода за глазами, представив первые в мире одноразовые мягкие контактные линзы под названием ACUVUE ^® Brand Contact Lenses.

Первое минимально инвазивное удаление желчного пузыря

Выпустив первое минимально инвазивное удаление желчного пузыря, Ethicon максимально расширил возможности лапароскопических процедур.Компания быстро начала работать с ведущими хирургами над поиском минимально инвазивных хирургических решений.

Уверенность хирургов в проведении минимально инвазивных операций

Полностью автоматические устройства для наложения клипс LIGACLIP ^® ERCA обладают революционной удерживающей способностью, что дает хирургам уверенность в применении минимально инвазивных подходов.

альт

Johnson & Johnson Vision выходит на мировой уровень

J&J Vision предлагает глазные продукты и услуги офтальмологам и пациентам в большем количестве мест по всему миру, открыв операционную группу в Токио, Япония, а затем в течение года расширится на пять континентов.

альт

Подготовка хирургов нового поколения

Ethicon открывает свой первый институт эндохирургии в Цинциннати, штат Огайо, чтобы помочь хирургам освоить методы минимально инвазивной хирургии.

альт

Контактные линзы бренда ACUVUE

^® достигают # 1

Контактные линзы бренда J&J Vision ACUVUE ^® стали самым популярным брендом контактных линз в мире, помогая людям лучше видеть, лучше общаться и жить лучше.

альт

Обеспечение превосходного комфорта и удобства для владельцев контактных линз во всем мире

J&J Vision революционизирует свой продуктовый портфель, выпустив 1-дневные контактные линзы ACUVUE ^® , первые в мире контактные линзы ежедневного использования.

Использование телехирургии

Ethicon проводит первую живую телехирургию на ежегодном собрании Американского колледжа хирургов, знакомя врачей с возможностями дистанционного обучения.Доктора наблюдали за трансляцией в реальном времени из операционной.

альт

Улучшение здоровья глаз с помощью защиты от ультрафиолета в контактных линзах бренда ACUVUE

^® УФ-защита

используется в ассортименте контактных линз бренда J&J Vision ACUVUE ^® , демонстрируя давнюю приверженность компании постоянному повышению стандартов ухода за глазами.

Продвинутая резка и коагуляция

Ethicon представляет первые 5-миллиметровые ножницы HARMONIC ^® , которые впервые позволяют хирургам рассекать, разрезать и коагулировать с помощью одного ультразвукового энергетического устройства, одновременно снижая термическое повреждение и сохраняя функцию тканей.

Представлен первый в мире кожный клей для местного применения

DERMABOND ^® Местный кожный клей представлен в США, открывая путь для замены швов новым поколением кожных закрывающих растворов.

альт

Улучшение здоровья глаз с помощью защиты от ультрафиолета в контактных линзах бренда ACUVUE

^®

Компания J&J Vision представляет бифокальные контактные линзы марки ACUVUE ^® , обеспечивающие коррекцию зрения вблизи людей с пресбиопией.

альт

Повышение комфорта контактных линз

Контактные линзы бренда J&J Vision ACUVUE представляют дизайн INVISIBLE EDGE ™, который помогает веку плавно скользить по линзе, помогая повысить комфорт.Дизайн реализован во всем ассортименте контактных линз бренда ACUVUE ^® .

Борьба с ожирением

Вступая в новое тысячелетие, Ethicon взяла на себя обязательство начать многостороннюю борьбу с ожирением.Наши инвестиции позволили создать новаторские исследования в области науки о метаболизме, продвинутого бариатрического обучения и стандартов.

альт

Замена тазобедренных суставов Natural

Система вертлужной впадины PINNACLE ^® заменяет естественную тазобедренную впадину (вертлужную впадину) и с тех пор была предоставлена ​​более чем двум миллионам пациентов.

Выпуск первой покрытой антибактериальной нитью

Первый коммерчески доступный антибактериальный шовный материал, покрытый антибактериальным швом VICRYL ^® Plus (полиглактин 910), открыл новые возможности для снижения инфекций в области хирургического вмешательства за счет предотвращения бактериальной колонизации шовного материала.

альт

Поддержка профессионального роста специалистов по уходу за глазами

Первый ООО «VISION CARE INSTITUTE» создан с целью предоставить офтальмологам и начинающим студентам возможности для образования, обучения и проведения исследований.Сегодня в глобальной сети действуют 15 институтов.

DePuy представляет инъекционное средство для лечения боли при остеоартрите

DePuy начинает продажу ORTHOVISC ^© High Molecular Weight Hyaluronan, многоинъекционного препарата гиалуронана, используемого для лечения боли в коленях, вызванной остеоартритом. ORTHOVISC ^© является зарегистрированным товарным знаком и производится Anika Therapeutics.

альт

Помощь в поддержании стабильной слезной пленки для комфорта контактных линз

Выпущена технология J&J Vision ACUVUE OASYS ^® с HYDRACLEAR ^® PLUS, представляющая новую технологию смачивания линз с повышенной влажностью по всей поверхности.ACUVUE OASYS ^® позже представит новые возможности для людей с астигматизмом и пресбиопией.

FDA одобрило первые имплантаты из силиконового геля

FDA одобрило имплантаты груди Mentor’s MemoryGel ™ в США.S., представляющий собой первое одобрение имплантатов из силиконового геля FDA.

альт

J&J Vision открывает и раскрывает запатентованную технологию для исключительного комфорта контактных линз

Выпуск контактных линз ACUVUE ^® MOIST на 1 день с технологией LACREON ^® , которая блокирует смачивающий агент линз, обеспечивая длительную увлажняющую подушку для исключительного комфорта.

альт

ACUVUE

^® получает глобальную печать соответствия ВТамО

Контактные линзы бренда J&J Vision ACUVUE ^® стали первыми, получившими глобальную печать Всемирного совета оптометрии (WCO) для контактных линз, поглощающих УФ-лучи.

альт

Предоставление пациентам с астигматизмом опций контактных линз бренда J&J Vision ACUVUE

J&J Vision ACUVUE OASYS ^® для лечения астигматизма запущен с использованием ACCELARATED STABILIZATION DESIGN ™ (дизайн BLINK STABILIZED ™ в U.S.) для коррекции зрения для людей с астигматизмом.

Наставник обеспечивает успехи в тканях груди

Mentor представляет первый в своем роде расширитель тканей CONTOUR PROFILE ^® с ушками (CPX3).

альт

J&J Vision представляет первые в мире силикон-гидрогелевые контактные линзы ежедневного использования

J&J Vision 1-DAY ACUVUE ^® TruEye® с HYDRACLEAR ^® Technology запускается в Великобритании, представляя миру первые силикон-гидрогелевые контактные линзы ежедневного использования.Эта технология увеличивает приток кислорода к глазу, обеспечивая превосходный комфорт, сравнимый с ношением линз.

Biosense Webster представляет самую передовую систему картографирования

Biosense Webster представляет CARTO ^® 3, самую передовую и наиболее используемую систему трехмерного электроанатомического картирования сердца.

Biosense Webster обеспечивает значительные улучшения для клинического сообщества

Biosense Webster выпускает катетер THERMOCOOL SMARTTOUCH ^® SF.

Acclarent выпускает одноручное устройство для баллонной синупластики

Acclarent запускает RELIEVA ^® Spin, устройство для баллонной синупластики, предназначенное для одной руки для хирургии носовых пазух в офисе и в операционной.

Johnson & Johnson приобретает Synthes, Inc.

В результате транзакции на сумму 21,3 миллиарда долларов, последующая интеграция предприятий Synthes и DePuy создает самую крупную в мире ортопедическую и неврологическую компанию.

Колени для возвращения пациентов к жизни

DePuy Synthes Companies запускает систему коленного сустава ATTUNE ^® , разработанную, чтобы помочь пациентам быстрее вернуться к тому, что им нравится, за счет оптимизации ощущений и движений пациента при замене коленного сустава.

Ножницы Harmonic ACE + 7 с улучшенным гемостазом

Первое чисто ультразвуковое устройство с индикацией герметичности 7 мм, устройство прорыва сочетает в себе точность и надежную герметизацию для больших сосудов.Это устройство двойного назначения позволяет хирургам сосредоточиться на процедуре.

Десять лет клинических данных привели к расширенному портфелю гелевых молочных желез

Расширенный портфель гелей для груди Mentor с U.S. запуск имплантатов определенной формы в США, подтвержденный 10-летними клиническими данными.

Помощь хирургу в остановке проблемного кровотечения

EVARREST ^® Fibrin Sealant Patch разработан, чтобы быстро и надежно помочь хирургам остановить кровотечение в проблемных ситуациях, когда обычные методы неэффективны.
Важная информация по технике безопасности

Новые возможности для врачей

Представлен расширитель грудной ткани MENTOR ^® ARTOURA ™, первый расширитель с технологией динамического контроля для предсказуемого расширения.

Окончательное соглашение Johnson & Johnson / Ethicon с Google о развитии хирургической робототехники

Стратегическое сотрудничество, предназначенное для разработки новых роботизированных технологий, которые предлагают хирургам и системам здравоохранения более высокую точность, экономическую эффективность и лучшие результаты для пациентов.

Ethicon приобретает NeuWave Medical, Inc.

Ethicon приобрела NeuWave Medical, Inc., компанию, которая производит и продает системы микроволновой абляции мягких тканей.Это дало Ethicon надежный, минимально инвазивный доступ к удалению поражений мягких тканей.

Формирование глагола Surgical в сотрудничестве с Verily (ранее Google Life Sciences)

Новая компания была образована в результате стратегического сотрудничества между Ethicon и Verily.В сотрудничестве с хирургами по всему миру Verb Surgical стремится разработать следующую эволюцию роботизированной хирургии.

альт

J&J Vision помогает превратить чувство усталости глаз в прошлое

J&J Vision представляет ACUVUE OASYS ^® 1-DAY с технологией HydraLuxe ™, новой технологией для повышения комфорта и производительности в сложных условиях.Линзы обладают слезообразными свойствами, которые сочетаются с вашей естественной слезной пленкой, обеспечивая комфорт и эффективность в течение всего дня.

альт

DePuy Synthes представляет TFN-ADVANCED

^® Nail System

Система проксимального бедренного гвоздя TFN-ADVANCED ^® улучшает лечение переломов бедра и решает широкий спектр неудовлетворенных потребностей хирургов, операционного персонала и администраторов, лечащих людей с этими изнурительными переломами.

альт

Контактные линзы бренда J&J Vision ACUVUE

^® представляют контактные линзы на месяц с HydraMax ™

J&J Vision ACUVUE ^® Ежемесячные контактные линзы VITA с технологией HydraMax ™ представлены, чтобы помочь максимизировать и поддерживать гидратацию линз для надежного месячного комфорта.

Acclarent безопасное и эффективное лечение ETD

Представлена ​​

ACCLARENT AERA ™ баллонная система расширения слуховой трубы. Это первое одобренное FDA устройство для безопасного и эффективного лечения дисфункции евстахиевой трубы (ETD) vs.медицинское управление.

альт

DePuy Synthes представляет ручную систему с регулируемым углом наклона

Ручная система с регулируемым углом наклона обеспечивает широкий спектр базовых и специальных пластин для восстановления переломов и коррекции деформаций, предназначенных для уменьшения потенциального раздражения мягких тканей при сохранении стабильности фиксированной пластины.

Johnson & Johnson приобретает Pulsar Vascular

Johnson & Johnson Medical Devices приобретает Pulsar Vascular, революционную платформенную технологию для нейрососудистого лечения сложных аневризм.

Biosense Webster выпускает катетер THERMOCOOL SMARTTOUCH

^® SF

Biosense Webster объявляет об одобрении в США катетера THERMOCOOL SMARTTOUCH ^® SF.Катетер — единственная одобренная технология сопряжения контактных сил устройств с пористым наконечником, предназначенная для оптимизации эффективности.

альт

Johnson & Johnson приобретает Abbott Medical Optics

Компания J&J приобретает Abbott Medical Optics, тем самым завоевывая мировое лидерство в офтальмологической хирургии, включая позицию №1 в рефракционной хирургии LASIK.J&J Vision может предложить широкий спектр решений для здоровья глаз, чтобы помочь офтальмологам и их пациентам на всех этапах жизненного пути к здоровью глаз.

альт

DePuy Synthes представляет систему VIPER PRIME

^® для позвоночника

Система VIPER PRIME ^® для малоинвазивной хирургии позвоночника объединяет несколько инструментов в один инструмент и позволяет хирургам воздействовать на ножки и вставлять винты за один проход инструмента, что упрощает процедуру.

альт

Объединение энергии и электрохирургии в операционной

Приобретение компанией Ethicon компании Megadyne Medical Products, Inc. объединяет интеллектуальные возможности ее передовых энергетических устройств и инновационный портфель электрохирургических инструментов Megadyne.

альт

Революционное лечение рефлюксной болезни

Приобретение компании Ethicon компании Torax позволило инвестировать в области неудовлетворенных медицинских потребностей, такие как здоровье пищевода.Благодаря системе управления рефлюксом LINX ^® компания Ethicon теперь может проводить хирургическое лечение гастроэзофагеальной рефлюксной болезни.

Johnson & Johnson приобретает Neuravi

Johnson & Johnson Medical Devices приобретает Neuravi Limited, компанию, занимающуюся продвижением нейроваскулярной терапии и улучшением клинических результатов для пациентов с острым ишемическим инсультом.

Johnson & Johnson запускает CERENOVUS для ускоренного лечения инсульта

Johnson & Johnson Medical Devices Companies представила CERENOVUS, свой новый нейрососудистый бизнес.

альт

J&J Vision, ведущая технология LASIK, выпускает iDESIGN Refractive Studio

J&J Vision запускает iDESIGN Refractive Studio, первую и единственную топоинтегрированную технологию с волновым фронтом для LASIK.

альт

Johnson & Johnson Medical Devices приобретает Orthotaxy

Компании Johnson & Johnson Medical Devices были приобретены компанией Orthotaxy, разработчиком дифференцированной платформы роботизированной хирургии для ортопедических процедур.

альт

DePuy Synthes представляет ACTIS

^® Total Hip System

Полная тазобедренная система ACTIS ^® разработана для повышения стабильности сустава сразу после операции по замене тазобедренного сустава и оптимизирована для переднего доступа, который помогает пациентам быстрее встать на ноги после операции.

альт

DePuy Synthes представляет хирургическую автоматизированную систему KINCISE ™

Хирургическая автоматизированная система KINCISE ™ — это устройство с батарейным питанием, которое автоматизирует ключевые этапы операции по полной замене тазобедренного сустава, что приводит к более стабильным клиническим результатам, помогает снизить утомляемость хирурга и снизить вероятность производственных травм.

альт

DePuy Synthes выпускает шовный материал DYNACORD ™

Эта высокопрочная нить специально разработана для реакции на изменение натяжения.

альт

Изменение правил игры при продолжающемся сочащемся кровотечении с помощью порошка SURGICEL

^®

Ethicon улучшает стандарты лечения, предлагая порошкообразную версию своего прежнего дополнительного гемостата, SURGICEL ^® Original, для лечения очень распространенного типа кровотечения во время операции.

CERENOVUS получает разрешение FDA на EMBOTRAP II

CERENOVUS получил разрешение FDA 510 (k) на устройство реваскуляризации EMBOTRAP II, стент-ретривер нового поколения, используемый для захвата и удаления опасных для жизни сгустков крови из мозга после ишемического инсульта.

Acclarent представляет TruDi

Acclarent запускает TruDi, систему трехмерной (3D) навигации в реальном времени для ЛОР-процедур, выполняемых в операционной и кабинете хирурга.

альт

J&J Vision ACUVUE® OASYS представляет контактную линзу, которая знает свет ™

Johnson & Johnson представляет ACUVUE ^® OASYS с Transitions ™ Light Intelligent Technology ™, первой в своем роде контактной линзой, которая легко адаптируется к изменяющемуся свету, что революционизирует способ ношения контактных линз и является одним из лучших изобретений TIME. 2018 года.

Johnson & Johnson Vision запускает монофокальные ИОЛ нового поколения для пациентов с катарактой в Европе

Революционная инновация J&J Vision TECNIS ^® Первая линза Eyhance IOL в категории монофокальных ИОЛ в Европе, обеспечивающая улучшенное среднее зрение и зрение на расстоянии 20/20; предлагает такую ​​же хорошо зарекомендовавшую себя низкую частоту появления ореолов, бликов или звездообразования, что и цельные ИОЛ TECNIS ^® .

альт

Johnson & Johnson приобретает Auris Health, Inc.

Технология роботизированной платформы Auris Health позволит Johnson & Johnson реализовать обещание цифровой хирургии и улучшить результаты для пациентов.

Biosense Webster запускает CARTONET

Johnson & Johnson Companies запускает CARTONET в рамках миссии компании, направленной на революцию в способах использования данных системами здравоохранения с целью улучшения результатов лечения пациентов и повышения операционной эффективности процедур катетерной абляции.

альт

Расширенное сшивание кольцевого анастомоза с помощью степлера ECHELON CIRCULAR

Продукт предлагает передовые технологии сшивания скобами, предназначенные для циркулярных анастомозов, что является критическим этапом в хирургии.

альт

DePuy Synthes расширяет возможности лечения пациентов со сложными заболеваниями шейного отдела позвоночника

DePuy Synthes запустила систему SYMPHONY ™ Occipito-Cervico-Thoracic (OCT), расширив ее предложение для хирургического лечения заболеваний шеи и верхней части спины.

Этот сайт использует файлы cookie, как описано в нашей Политике использования файлов cookie. Пожалуйста, нажмите кнопку «Принять» или продолжайте использовать наш сайт, если вы согласны на использование файлов cookie.

Принимать

Вы покидаете jnj.com. Сайт, на который вы перенаправляетесь, является веб-сайтом фармацевтической компании. Нажмите ниже, чтобы перейти на этот сайт.

Тренер в операционной

Ему было чуть больше двадцати, он недавно закончил университет, играл в команде колледжа. Некоторое время мы ударяем взад и вперед. Сначала он со мной не обращал внимания, а потом начал меня гонять. Я отбыл несколько очков, и тренер по теннису у него вышел.Знаешь, сказал он, от подачи можно получить больше силы.

Я сомневался. Моя подача всегда была лучшей частью моей игры. Но я послушал. Он заставил меня обращать внимание на мои ступни во время подачи, и я постепенно осознал, что мои ноги на самом деле не находятся подо мной, когда я взмахнул ракеткой в ​​воздух. Моя правая нога отодвинулась на несколько дюймов позади меня, уменьшив мою силу. За несколько минут работы он прибавил к моей подаче как минимум десять миль в час. Я служил усерднее, чем когда-либо в моей жизни.

Вскоре после этого я наблюдал, как Рафаэль Надаль играет турнирный матч на Tennis Channel. Камера показала его тренера, и очевидное показалось мне интересным: даже у Рафаэля Надаля есть тренер. Так делает почти каждый элитный теннисист в мире. Профессиональные спортсмены используют тренеров, чтобы убедиться, что они настолько хороши, насколько это возможно.

Но врачи этого не делают. Я заплатил, чтобы ребенок, только что окончивший колледж, посмотрел на мою подачу. Так почему же мне показалось немыслимым заплатить кому-то за то, чтобы тот пришел в мою операционную и научил меня хирургической технике?

То, что мы называем коучингом, было, по мнению историков спорта, чисто американским развитием.В девятнадцатом веке в Британии была более активная спортивная культура; его уроки досуга занимались такими играми, как крикет, гольф и футбол. Но аристократическое происхождение породило этос дилетантизма: вы не хотели, чтобы вам казалось, что вы слишком стараетесь. Для британцев тренировки и даже тренировки были неспортивным занятием. В Америке воцарился дух конкуренции и предпринимательства. В 1875 году Гарвард и Йель сыграли одну из первых в стране футбольных игр по американским правилам. Вскоре Йельский университет нанял главного тренера команды, легендарного Уолтера Кэмпа.Он назначал тренеров по позициям для индивидуального развития игроков, вел подробные записи результатов для каждого игрока и заранее планировал каждую игру. Гарвард предпочел британский подход к спорту. За первые три десятилетия он победил Йельский университет только четыре раза.

Идея тренера скользкая. Тренеры не учителя, но они учат. Они не ваш начальник — в профессиональном теннисе, гольфе и фигурном катании спортсмен нанимает и увольняет тренера, — но они могут командовать. Им даже не обязательно быть хорошими в спорте.Знаменитый олимпийский тренер по гимнастике Бела Кароли не смог бы сделать шпагат, если бы от этого зависела его жизнь. В основном они наблюдают, судят и направляют.

Тренеры похожи на редакторов, еще одно скользкое изобретение. Рассмотрим Максвелла Перкинса, великого редактора Скрибнера, который нашел, воспитал и опубликовал таких писателей, как Ф. Скотт Фицджеральд, Эрнест Хемингуэй и Томас Вулф. «Перкинс обладает нематериальной способностью вселять в вас уверенность в себе и в книге, которую вы пишете», — сказал один из его авторов в профиле New Yorker за 1944 год.«Он никогда не говорит вам, что делать», — сказал другой писатель. «Вместо этого он предлагает вам в чрезвычайно невнятной манере, что вы хотите делать сами».

Модель коучинга отличается от традиционной концепции педагогики, в которой предполагается, что после определенного момента ученик больше не нуждается в обучении. Вы заканчиваете. Готово. Остаток пути вы можете пройти сами. Так учат элитных музыкантов. В книге Барбары Лори Санд «Гений обучения» описываются методы работы легендарной преподавательницы игры на скрипке из Джульярда Дороти ДеЛэй.ДеЛэй был похож на Перкинса фигурой, воспитавшей удивительный список виртуозов конца двадцатого века, включая Ицхака Перлмана, Найджела Кеннеди, Мидори и Сару Чанг. Они пришли в Джульярдскую школу в молодом возрасте — обычно после того, как продемонстрировали талант, но достигли пределов того, что могли предложить местные учителя. Они учились у Делэя несколько лет, а затем закончили учебу, спускаясь на воду, как корабли, покидающие сухой док. Она видела свою роль в подготовке их к тому, чтобы идти без нее.

Ицхак Перлман, например, приехал в Джульярд в 1959 году в возрасте тринадцати лет и проучился там восемь лет, работая с Делеем и Иваном Галамяном, другим уважаемым наставником.Среди ключевых вещей, которым он научился, были дисциплина, широкий репертуар и требования техники. «Все ученики Делея, большие или маленькие, должны играть свои гаммы, свои арпеджио, свои этюды, своего Баха, свои концерты и так далее, — пишет Санд. «К тому времени, когда они достигнут подросткового возраста, они должны будут тренироваться минимум пять часов в день». ДеЛэй также научил их пробовать новые и сложные вещи, выполнять их без страха. Она расширила их чувство возможности. Перлман, инвалид полиомиелита, не умел играть на скрипке стоя, и ДеЛэй был одним из немногих, кто был уверен, что у него может быть концертная карьера.ДеЛэй, как заметил ее биограф, «в основном занималась обучением своих учеников мыслить и доверять их способности делать это эффективно». Музыкальный опыт означал, что не нужно тренировать.

«Это наша кофеварка».

Точно так же и врачи понимают опыт. Знания о болезнях и методы лечения постоянно развиваются. Мы должны продолжать развивать наши возможности и не отставать. Таким образом, обучение прививает этику перфекционизма. Считается, что опыт — это не статичное состояние, а то, что врачи должны создавать и поддерживать для себя.

Тренинг в профессиональном спорте исходит из совершенно иной предпосылки: он считает модель обучения наивной в отношении нашей человеческой способности к самосовершенствованию. Он утверждает, что независимо от того, насколько хорошо подготовлены люди в годы становления, немногие могут достичь и поддерживать свои лучшие результаты в одиночку. Мне казалось, что одна из этих точек зрения ошибочна. Поэтому я позвонил Ицхаку Перлману, чтобы узнать, что он думает.

Я спросил его, почему у концертных скрипачей нет тренеров, как у лучших спортсменов.Он сказал, что не знал, но что ему всегда это казалось ошибкой. Он все время пользовался услугами тренера.

У него был тренер? «Мне очень, очень повезло, — сказал Перлман. Его жена Тоби, которую он знал по Джульярду, была скрипачкой концертного уровня, и он полагался на нее последние сорок лет. «Большой вызов в исполнении — это слушать себя, — сказал он. «Ваша физическая форма, ощущение, которое вы испытываете, когда играете на скрипке, мешают вашей точности слушать.«То, что воспринимают скрипачи, часто сильно отличается от того, что воспринимают зрители.

«Моя жена всегда говорит, что я действительно не умею играть», — сказал он мне. «Она лишнее ухо». Она говорила ему, если проход был слишком быстрым, или слишком узким, или слишком механическим — если было что-то, что нужно было починить. Иногда ей приходилось ломать голову над тем, что могло быть не так, прося другого эксперта описать то, что она слышала во время игры.

Ее ухо давало внешнее суждение. «Она очень крутая, и это мне в ней нравится», — говорит Перлман.Он не всегда доверяет своей реакции, когда слушает записи своих выступлений. Он может подумать, что что-то звучит ужасно, а затем понять, что ошибался: «Я обнаружил, что есть и разные способности слушать». Он не знал, полагались ли другие инструменталисты на коучинг, но подозревал, что многие находят помощь так же, как он. Он отметил, что вокалисты нанимают голосовых тренеров на протяжении всей своей карьеры.

Профессиональные певцы, с которыми я говорил, описывают своих тренеров почти одинаково.«Мы называем их нашими« внешними ушами », — сказала мне великая сопрано Рене Флеминг. «Голос такой загадочный и хрупкий. В основном инструмент питается непроизвольными мышцами. То, что мы слышим во время пения, не то, что слышит публика ». Когда она готовится к концерту, она тренируется со своим вокальным тренером около девяноста минут несколько раз в неделю. «Наши голоса очень ограничены по времени, в течение которого мы можем их использовать», — объясняет она. По ее словам, после того, как они потратили часы, чтобы достичь профессионального статуса, у певцов есть около двадцати или тридцати лет, чтобы достичь чего-то, близкого к их лучшим, а затем поддержать этот уровень.Для Флеминга «внешние уши» были неоценимы во всех отношениях.

Таким образом, внешние уши и глаза важны для музыкантов концертного калибра и спортсменов олимпийского уровня. А как насчет обычных профессионалов, которые просто хотят делать то, что они делают, как могут? Я говорил об этом с Джимом Найтом. Он является директором Канзасского коучингового проекта Канзасского университета. Он преподает тренерскую работу — для школьных учителей. На протяжении десятилетий исследования подтверждали, что важным фактором при определении того, сколько учащиеся учатся, является не размер класса или степень стандартизированного тестирования, а качество их учителей.Политики прибегали к мерам кнута и пряника: увольняли недостаточно успевающих учителей, платили за заслуги ученикам с высокими показателями, налагали штрафы на школы с плохими результатами тестов учеников. Такие люди, как Джим Найт, считают, что мы должны продвигать коучинг.

Калифорнийские исследователи в начале 1980-х годов провели пятилетнее исследование развития навыков учителей в восьмидесяти школах и обнаружили кое-что интересное. Семинары побуждали учителей использовать новые навыки в классе только десять процентов времени. Даже когда было добавлено практическое занятие с демонстрациями и личными отзывами, изменения внесли менее двадцати процентов.Но когда был введен коучинг — когда коллега наблюдал, как они пробуют новые навыки в собственном классе, и вносил предложения, — уровень усыновления превысил девяносто процентов. Множество небольших рандомизированных испытаний подтвердили эффект. Учителя с инструкторами были более эффективными, а их ученики лучше справлялись с тестами.

Рыцарь испытал это на себе. Два десятилетия назад он пытался научить письму студентов в муниципальном колледже в Торонто, и он запутался. Он изучал методы обучения студентов тому, как писать связные предложения и организовывать их абзацы.Но он ничего не добился, пока в класс не вошел коллега и не научил его изменениям, которые он пытался внести. Он получил награду за инновации в обучении и в конце концов защитил докторскую диссертацию. защитил диссертацию в Канзасском университете о мерах по совершенствованию педагогики. Затем он получил финансирование на подготовку тренеров для каждой школы Топики, и с тех пор он расширяет свою программу. Программы коучинга теперь распространились на сотни школьных округов по всей стране.

Патент США на модель гистерэктомии Патент (Патент № 10,223,936 от 5 марта 2019 г.)

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

Эта заявка на патент является продолжением международной патентной заявки PCT / US2016 / 036664 под названием «Модель гистерэктомии», поданной июн.9, 2016, включенный в настоящий документ посредством ссылки во всей своей полноте, который заявляет о приоритете и преимуществе предварительной заявки на патент США сер. № 62 / 173,180, озаглавленный «Модель гистерэктомии», поданный 9 июня 2015 г., полностью включен в настоящий документ посредством ссылки.

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Это приложение в основном относится к инструментам для хирургического обучения и, в частности, к моделированным тканевым структурам и моделям для обучения и практики различных хирургических методов и процедур, связанных, но не ограничиваясь, лапароскопической, эндоскопической и минимально инвазивной хирургией.

УРОВЕНЬ ТЕХНИКИ

Студенты-медики, а также опытные врачи, изучающие новые хирургические методы, должны пройти обширную подготовку, прежде чем они будут иметь квалификацию для выполнения хирургических операций на людях. Тренинг должен обучать правильным методам использования различных медицинских устройств для разрезания, проникновения, зажима, захвата, сшивания скобами, прижигания и наложения швов на различные типы тканей. Диапазон возможностей, с которыми может столкнуться стажер, огромен. Например, представлены различные органы, анатомии и заболевания пациентов.Толщина и консистенция различных слоев ткани также будет варьироваться от одной части тела к другой и от одного пациента к другому. Для разных процедур требуются разные навыки. Кроме того, стажер должен практиковать методы в различных анатомических условиях, на которые влияют такие факторы, как размер и состояние пациента, прилегающий анатомический ландшафт и типы целевых тканей, а также от того, легко ли они доступны или относительно недоступны.

Для одного или нескольких аспектов хирургической подготовки доступны многочисленные учебные пособия, тренажеры, симуляторы и модели органов.Однако существует потребность в моделях или смоделированных тканевых элементах, которые могут встретиться и которые могут быть использованы для практических занятий эндоскопическими и лапароскопическими, минимально инвазивными транслюминальными хирургическими процедурами. В лапароскопической хирургии троакар или канюля вводятся для доступа к полости тела и создания канала для введения камеры, такой как лапароскоп. Камера обеспечивает прямую видеотрансляцию с захватом изображений, которые затем отображаются хирургу на одном или нескольких мониторах. Делается по меньшей мере один дополнительный небольшой разрез, через который вводится еще один троакар / канюля, чтобы создать проход, через который можно пропустить хирургические инструменты для выполнения процедур, наблюдаемых на мониторе.Целевое местоположение ткани, такое как брюшная полость, обычно увеличивается за счет подачи углекислого газа для вентиляции полости тела и создания рабочего пространства, достаточно большого для размещения телескопа и инструментов, используемых хирургом. Давление инсуффляции в тканевой полости поддерживается с помощью специализированных троакаров. Лапароскопическая хирургия имеет ряд преимуществ по сравнению с открытой процедурой. Эти преимущества включают уменьшение боли, уменьшение количества крови и более короткое время восстановления из-за меньшего размера разрезов.

Лапароскопическая или эндоскопическая малоинвазивная хирургия требует повышенного уровня навыков по сравнению с открытой операцией, поскольку клиницист не наблюдает за тканью-мишенью. Ткань-мишень наблюдается на мониторах, отображающих часть операционного поля, доступ к которой осуществляется через небольшое отверстие. Поэтому клиницистам необходимо практиковаться в визуальном определении плоскостей тканей, трехмерном восприятии глубины на двумерном экране, переносе инструментов из рук в руки, наложении швов, точном разрезании и манипулировании тканями и инструментами.Как правило, модели, имитирующие конкретную анатомию или процедуру, помещаются в имитирующий тренажер для таза, где анатомическая модель скрыта от прямой визуализации практикующим врачом. Порты тренажера используются для передачи инструментов для отработки техник на анатомической модели, скрытых от прямой визуализации. Тренажеры для тазовых мышц предоставляют функциональные, недорогие и практичные средства для обучения хирургов и ординаторов базовым навыкам и типичным методам, используемым в лапароскопической хирургии, таким как захват, манипулирование, разрезание, завязывание узлов, наложение швов, скобление, прижигание, а также способы выполнения конкретных хирургических вмешательств. процедуры, в которых используются эти базовые навыки.Тренажеры для тазовых мышц также являются эффективными инструментами продаж для демонстрации медицинских устройств, необходимых для выполнения этих лапароскопических процедур.

Одна из процедур — гистерэктомия, при которой удаляется матка. Гистерэктомия может выполняться вагинально с извлечением матки через вагинальный канал или абдоминально через небольшой разрез в брюшной полости. Вагинальная гистерэктомия исторически сложна в обучении, так как поле зрения ограничено. В отличие от лапароскопических процедур, здесь нет камеры, которая проецирует операцию на экран, и, в отличие от открытых процедур, нет широкого разреза, который может просматривать несколько человек.Таким образом, лучший способ научить вагинальной гистерэктомии — использовать имитационную модель. Следовательно, существует потребность в модели для обучения процедурам гистерэктомии.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Согласно одному аспекту изобретения предоставляется хирургический тренажер для хирургического обучения. Хирургический симулятор включает в себя имитацию тазовой рамы, имеющую проксимальный конец и дистальный конец. Смоделированный таз определяет оболочку, имеющую внутреннюю поверхность, внешнюю поверхность и, по меньшей мере, одно отверстие на проксимальном конце.Хирургический имитатор включает в себя имитацию модели ткани, включая имитацию матки, имеющую выпуклую часть на дистальном конце, соединенную с имитацией влагалища, имеющей трубчатую часть на проксимальном конце. Смоделированная модель ткани соединена с смоделированным тазом таким образом, что смоделированная модель ткани подвешена внутри корпуса смоделированного таза, при этом луковичная часть смоделированной матки расположена рядом с дистальным концом, а трубчатая часть моделируемого влагалища расположена рядом с проксимальным конец моделируемого таза.Трубчатая часть имеет просвет, доступный по меньшей мере через одно отверстие в моделируемом тазу.

Согласно другому аспекту изобретения предоставляется хирургический тренажер для хирургического обучения. Имитатор включает в себя имитацию тазовой рамы, имеющую внутреннюю поверхность и внешнюю поверхность, определяющую по существу одинаковую толщину между ними. Моделируемый тазовый каркас имеет по существу цилиндрическую форму. Цилиндрическая форма включает открытый проксимальный конец и открытый дистальный конец, определяющие просвет между ними.Моделируемая тазовая рамка имеет продольную ось, верхний конец и нижний конец. Смоделированная модель ткани включает одну или несколько смоделированных матки, влагалища, шейки матки, маточной трубы, яичника, связки, сосудистой сети, мочевого пузыря и толстой кишки. Смоделированная модель ткани съемно соединена с моделируемой тазовой рамой, так что смоделированная модель ткани подвешивается в просвете и может колебаться в ответ на манипуляции со стороны пользователя.

Согласно другому аспекту изобретения предоставляется хирургический тренажер для хирургического обучения.Имитатор включает основание, верхнюю крышку, соединенную с основанием и отстоящую от нее, чтобы образовать внутреннюю полость между верхней крышкой и основанием. Имитатор включает в себя, по крайней мере, две ножки, разнесенные друг от друга и соединяющие между собой верхнюю крышку и основание и разнесенные друг с другом. Одна ножка из по меньшей мере двух ножек имеет отверстие, обращенное во внутреннюю полость. Имитатор дополнительно включает в себя имитацию матки на дистальном конце, соединенную с имитируемой вагиной на проксимальном конце. Имитация влагалища определяет просвет с проксимальным отверстием.Проксимальное отверстие соединено с отверстием таким образом, что отверстие обеспечивает порт доступа к просвету имитируемого влагалища. Имитация влагалища и имитация матки расширяются во внутреннюю полость. Одна или несколько смоделированных маток и смоделированных влагалищ подвешены во внутренней полости.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 представляет собой вид сверху в перспективе хирургического тренировочного устройства в соответствии с настоящим изобретением.

РИС.2 — передне-головной вид в перспективе сверху модели согласно настоящему изобретению.

РИС. 3А — вид сверху в перспективе тазовой рамы в соответствии с настоящим изобретением.

РИС. 3В — вид сверху в перспективе тазовой рамы согласно настоящему изобретению.

Фиг. 3С — вид сверху в перспективе тазовой рамы в соответствии с настоящим изобретением.

РИС. 3D — это вид сверху тазовой рамы в плоской ориентации в соответствии с настоящим изобретением.

РИС. 4А — вид с каудального конца модели внутри хирургического тренировочного устройства в соответствии с настоящим изобретением.

РИС. 4В — вид сбоку модели внутри хирургического тренировочного устройства в соответствии с настоящим изобретением.

РИС. 4С — вид сбоку модели внутри хирургического тренировочного устройства в соответствии с настоящим изобретением.

РИС. 4D — передне-каудальный вид в перспективе сверху модели внутри хирургического тренировочного устройства в соответствии с настоящим изобретением.

РИС. 4E — вид с головного конца модели внутри хирургического тренировочного устройства в соответствии с настоящим изобретением.

РИС. 5А — вид сбоку трансвагинального адаптера согласно настоящему изобретению.

РИС. 5В — вид сверху в перспективе трансвагинального адаптера согласно настоящему изобретению.

РИС. 6А — вид сбоку трансвагинального адаптера согласно настоящему изобретению.

РИС. 6В — вид сверху в перспективе трансвагинального адаптера согласно настоящему изобретению.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Хирургическое тренировочное устройство 10 , которое сконфигурировано для имитации туловища пациента, такого как область живота, показано на фиг. 1. Хирургическое тренировочное устройство , 10, обеспечивает полость тела , 12, , по существу, скрытую от пользователя, для приема имитируемых или живых тканей, или модельных органов, или тренировочных моделей, подобных описанным в этом изобретении. Доступ к полости тела , 12, осуществляется через область моделирования ткани , 14, , в которую проникает пользователь, использующий устройства для отработки хирургических методов на ткани или практической модели, обнаруженной в полости тела 12 .Хотя показано, что полость тела , 12, доступна через область имитации ткани, для доступа к полости тела , 12, в качестве альтернативы можно использовать устройство доступа с ручным управлением или устройство с одинарным портом. Примерное хирургическое тренировочное устройство описано в заявке на патент США сер. № 13 / 248,449, озаглавленный «Портативный лапароскопический тренажер», поданный 29 сентября 2011 г. и полностью включенный в настоящий документ посредством ссылки. Хирургический тренажер 10 особенно хорошо подходит для выполнения лапароскопических или других минимально инвазивных хирургических процедур.

Еще ссылаясь на ФИГ. 1, хирургическое тренировочное устройство 10, включает в себя верхнюю крышку 16, , соединенную с основанием 18, и отстоящую от нее по меньшей мере одной ногой 20 . ИНЖИР. 1 показано множество ножек 20 . Хирургическое тренировочное устройство , 10, выполнено с возможностью имитации туловища пациента, например, брюшной полости. Верхняя крышка 16 представляет переднюю поверхность пациента, а пространство 12 между верхней крышкой 16 и основанием 18 представляет внутреннюю часть пациента или полость тела, где находятся органы.Хирургический тренажер 10 представляет собой полезный инструмент для обучения, практики и демонстрации различных хирургических процедур и связанных с ними инструментов в моделировании пациента, подвергающегося хирургической процедуре. Хирургические инструменты вставляются в полость 12 через область моделирования ткани 14 , а также через предварительно установленные отверстия 22 в верхней крышке 16 . Для проникновения в верхнюю крышку 16 могут использоваться различные инструменты и методы для выполнения имитационных процедур на имитируемых органах или практических моделях, помещенных между верхней крышкой 16 и основанием 18 .Основание , 18, включает в себя зону приема модели 24, или лоток для размещения или удержания модели имитированной ткани или живой ткани. Область приема модели 24 основания 18 включает в себя элементы в виде рамы для удержания модели (не показана) на месте. Чтобы помочь удерживать имитируемую модель ткани или живые органы на основании 18 , в местах 26 предусмотрен зажим, прикрепленный к выдвижному проводу. Выдвижная проволока удлиняется, а затем зажимается, чтобы удерживать модель ткани в положении, по существу, под областью моделирования ткани 14 .Другие средства для удержания тканевой модели включают в себя пластырь из застегивающего материала типа «липучка» (VELCRO®), прикрепленный к основанию 18 в зоне приема модели 24 , так что он может быть съемным образом соединен с дополнительным крючком. крепежный материал типа петли (VELCRO®), прикрепленный к модели.

Монитор видеодисплея 28 , который шарнирно прикреплен к верхней крышке 16 , показан в закрытом виде на фиг. 1. Видеомонитор 28 может быть подключен к различным визуальным системам для вывода изображения на монитор.Например, лапароскоп, вставленный через одно из предварительно установленных отверстий 22 , или веб-камера, расположенная в полости и используемая для наблюдения за моделируемой процедурой, может быть подключена к видеомонитору 28 и / или мобильному вычислительному устройству для обеспечения изображение пользователю. Кроме того, средства записи или передачи звука также могут быть предоставлены и интегрированы с тренажером 10 для обеспечения аудио и визуальных возможностей. Также предоставляются средства для подключения портативного запоминающего устройства, такого как флэш-накопитель, смартфон, цифровой аудио- или видеоплеер или другое цифровое мобильное устройство, для записи тренировочных процедур и / или воспроизведения предварительно записанных видео на мониторе для демонстрации. целей.Конечно, предусмотрено средство подключения для обеспечения аудиовизуального вывода на экран, больший, чем монитор. В другом варианте верхняя крышка 10 не включает в себя видеодисплей, но включает в себя средства для подключения к портативному компьютеру, мобильному цифровому устройству или планшету и подключения его по проводам или по беспроводной сети к тренажёру.

В собранном виде верхняя крышка 16 расположена непосредственно над основанием 18 с ножками 20 , расположенными практически по периферии и соединенными между верхней крышкой 16 и основанием 18 .Верхняя крышка , 16, и основание , 18, , по существу, имеют одинаковую форму и размер и имеют, по существу, одинаковый периферийный контур. Внутренняя полость частично или полностью закрыта для обзора. В варианте, показанном на фиг. 1, ножки включают в себя отверстия, позволяющие окружающему свету максимально освещать внутреннюю полость, а также предпочтительно обеспечивать максимально возможное снижение веса для удобства переноски. Верхняя крышка , 16, снимается с ножек 20, , которые, в свою очередь, могут сниматься или складываться посредством шарниров и т.п. относительно основания 18 .Таким образом, тренажер 10 в разобранном виде имеет уменьшенную высоту, что упрощает переносимость. По сути, хирургический тренажер 10 обеспечивает имитацию полости тела 12 , которая скрыта от пользователя. Полость тела , 12, сконфигурирована для приема по меньшей мере одной хирургической модели, доступной по меньшей мере через одну область моделирования ткани 14 и / или отверстия 22 в верхней крышке 16 , через которые пользователь может получить доступ к моделям для практики. лапароскопические или эндоскопические малоинвазивные хирургические методы.

Модель 30 для практики гистерэктомии и, в частности, для практики вагинальной гистерэктомии согласно настоящему изобретению показана на фиг. 2. Модель 30, сконфигурирована для размещения внутри хирургического тренировочного устройства 10 , описанного выше, или другого подобного хирургического тренажера. Модель 30 включает имитацию матки 32 , соединенную с рамой 34 с первым листом 36 и вторым листом 38 .Имитация матки 32 включает луковичную часть 40 , определяющую полую имитацию полости матки 42 . Выпуклая часть 40 соединена с трубчатой ​​частью 44 , определяющей вагинальный канал 46 , имеющий отверстие 48 . Смоделированная матка 32 дополнительно включает смоделированную шейку матки 50 (показанную на фиг. 4A), расположенную внутри смоделированной матки 32 в месте, по существу, между полостью матки 42 и вагинальным каналом 46 .Имитация шейки матки 50 включает прорезь 52 . Имитация шейки матки 50 изготовлена ​​из твердого силикона с высокой твердостью.

Смоделированная матка 32 дополнительно включает смоделированные фаллопиевы трубы 54 , соединенные с яичниками 56 . Смоделированная матка 32 , маточные трубы 54 и яичники 56 изготовлены из силикона или другого эластомерного материала и могут включать другой материал, такой как вспененный материал в сочетании с силиконом.Смоделированная матка 32 изготовлена ​​из силикона или более легкого пенопласта, например уретана или силиконовой пены, или их комбинации. Силиконовая конструкция придает моделированной матке 32 более реалистичный вес, когда прикрепленную имитацию шейки матки 50 тянут и манипулируют. Имитация матки 32 из пеноматериала облегчает подвешивание имитированной матки 32 внутри имитируемой полости таза. Кроме того, при удалении имитируемой матки 32 легкая пена сгибается легче, чем имитация матки 32 , сделанная из силикона с более высокой твердостью, что позволяет поместить имитацию матки большего размера 32 в модель 30 и при этом удалить.Пенистая матка 32 будет сжиматься и изгибаться при удалении через вагинальное отверстие 48 , как при реальной операции. Имитация матки 32 весит приблизительно 300-500 граммов, а имитированная матка 32 состоит из выбранной пены твердомера для точного представления размера и веса настоящей матки, которую обычно можно удалить вагинально без значительных изменений. В другом варианте моделируемая матка 32 представляет собой комбинацию силикона и пены, чтобы придать имитированной матке 32 более реалистичный вид, сохраняя при этом гибкость пены.Пену можно отлить, а затем нанести силикон на пену, например, на вращающуюся форму. Смоделированная матка 32 обычно имеет розовый цвет, а маточные трубы 54 и яичники прозрачные или белые. Кроме того, смоделированная матка 32 может включать в себя внедренные опухоли, кисты и / или внематочные беременности в фаллопиевых трубах 54 . Модель , 30, может дополнительно включать моделированную сосудистую сеть , 58, , например кровеносные сосуды.Моделируемая сосудистая сеть 58 изготовлена ​​из твердого или полого трубчатого силикона или другого подходящего эластомера. Жидкость может быть включена в полую трубку моделируемой сосудистой сети 58 . Имитирующая сосудистая сеть 58 , имитирующая кровеносные сосуды, может быть красного цвета. Модель 30, может также включать в себя моделирующие связки 59 , такие как маточно-крестцовая связка 59 , и изготовленные из силиконового материала, как показано на фиг. 2 и 4Е. Модель , 30, может дополнительно включать круглую и трубчатую связки яичников 61 , прикрепленные к каркасу 34 , показанному на фиг.2.

С дополнительной ссылкой на фиг. 3A-3D, рама , 34, имеет цилиндрическую форму, определяющую внутреннюю часть / просвет , 60, . Рама , 34, включает в себя первую поверхность , 62, , соединенную со второй поверхностью , 64, , определяющую толщину между ними. Первая поверхность , 62, определяет внутреннюю поверхность цилиндрической формы рамы , 34, , а вторая поверхность , 64, определяет внешнюю поверхность цилиндрической формы рамы , 34, .Рама , 34, изготовлена ​​из гибких пенопластов , 66, , проходящих между первой поверхностью 62, и второй поверхностью , 64, , для определения внешнего периметра и отверстий. В одном из вариантов рама , 34, сделана из листа вспененного материала, который разрезают в соответствии с рисунком, показанным на фиг. 3D. ИНЖИР. 3D иллюстрирует внешний периметр, имеющий верх 68 и нижний 70 , соединенные между собой первой стороной и второй стороной 72 , 74 .Верхняя часть 68 включает в себя две изогнутые части 76 a , 76 b , соединенные между собой первым выступом 78 вдоль вертикальной оси. Две изогнутые части 76 a , 76 b представляют левый и правый гребень подвздошной кости. Дно , 70, включает в себя второй выступ , 80, вдоль вертикальной оси. Первый выступ 78 представляет крестец таза человека, а второй выступ 80 представляет копчик.Первая сторона , 72, включает в себя первый нижний выступ , 82, , имеющий первое отверстие , 86, , а вторая сторона, , 74, , включает в себя второй нижний выступ , 84, , имеющий второе отверстие, , 88, . Первая и вторая нижние доли , 82, , , 84, представляют левую и правую седалищную кость, а первая апертура , 86, и вторая апертура , 88, представляют запирательное отверстие таза человека. Кусок пенопласта, имеющий толщину, вырезают так, чтобы он имел форму плоского узора, показанную на фиг.3D. Затем кусок пенопласта изгибается так, что первый нижний выступ , 82, и второй нижний выступ , 84 соединяются вместе в форме цилиндра. Там, где соединены две доли 82 , 84 , они представляют собой симфиз лобковой кости / лобка / лобка. Два выступа , 82, , , 84, могут быть соединены клеем или соединены другим подходящим способом. В другом варианте два выступа , 82, , , 84, не соединены вместе, а остаются разнесенными в полуцилиндрической конфигурации или конфигурации раздельного цилиндра.Рама , 34, является гибкой и может быть изготовлена ​​из материала, который сохраняет свою форму после изгиба, например алюминия. Кроме того, зажимы 26, и провод, которые подключены к тренажеру 10 , могут использоваться для удержания двух лепестков 82 , 84 в вертикальном положении и в цилиндрической конфигурации внутри тренажера 10 . Анатомия таза показана на фиг. 7.

Рама 34 изготовлена ​​из мягкого, сжимаемого, полужесткого пенопласта, который можно высекать, а затем придать ему нужную форму с помощью клея.Если рама , 34, сделана из более твердого пластика, это может быть тонкая термоформовка, которой изначально придана правильная форма, или более толстый пластик, который нарезается по форме таза, а затем с помощью тепла формируется цилиндрическая форма. Рама , 34, также может быть изготовлена ​​из деформируемого металла, который сохраняет ее форму. Рама 34 не является точной копией анатомии и должна включать только определенные функции, выбранные для практики определенных процедур, которые требуют этих конкретных функций в качестве анатомических ориентиров или визуальных ориентиров для практикующего врача.Например, для практики вагинальной гистерэктомии важными особенностями таза являются ограничение входа в таз и его прикрепление к боковой стенке таза. L-образная форма крестца является важным ориентиром для практики трансанального тотального мезоректального иссечения (taTME). При грыжевых операциях важным ориентиром является лобковый бугорок. Рама 34 может иметь все анатомически правильные элементы или только те, которые необходимы для конкретной процедуры. Таким образом, рама 34 и модель 30 могут использоваться для моделирования вагинальной гистерэктомии, абдоминальной гистерэктомии, колэктомии, грыжи, taTME и других тазовых процедур.В другом варианте рама , 34, образует коническую форму или форму усеченного конуса, имеющую открытые проксимальный и открытый дистальный концы.

Возвращаясь к фиг. 2, модель , 30, может дополнительно включать имитацию баллона , 90, . Имитация баллона , 90, представляет собой полый, заполненный воздухом компонент, обычно сделанный из силикона или другого эластомерного материала. В другом варианте моделируемый мочевой пузырь содержит жидкость. Имитация баллона , 90, соединяется с рамой , 34, с помощью клея или других средств.Он соединен с первой поверхностью 62 или внутренней поверхностью рамы 34 . Моделируемый мочевой пузырь , 90, прикреплен соосно с вертикальной осью в том месте, где две доли , 82, , , 84 находятся рядом, в месте, представляющем лобковую кость. При подключении моделируемый баллон , 90, выходит в просвет 60 рамы 34 . Имитация мочевого пузыря , 90, может дополнительно включать в себя имитацию мочеточника , 94, .В одном из вариантов моделируемый мочеточник , 94, соединен с моделируемым мочевым пузырем , 90, . Имитация мочеточника изготавливается из твердого или полого трубчатого силикона.

Еще ссылаясь на ФИГ. 2, модель 30 может дополнительно включать имитацию толстой кишки 92 или части кишечника. Имитация толстой кишки 92 представляет собой трубчатую структуру, которая включает просвет. Имитация толстой кишки 92 укладывается на первую поверхность 62 внутри 60 рамы 34 и по существу вдоль вертикальной оси и напротив второго выступа 80 рамы 34 .Можно использовать клей для прикрепления моделированного толстого кишечника 92 к раме 34 . Имитация толстой кишки , 92, изготовлена ​​из силикона или другого подходящего эластомерного материала и окрашена в розовый или другой подходящий цвет и может включать или не включать моделируемые опухоли.

Первый лист 36 представляет собой тонкий слой прозрачного силиконового материала, имеющий верхнюю поверхность 96 , нижнюю поверхность 98 , первый конец 100 и второй конец 102 .Первый лист , 36, является прозрачным, и по меньшей мере одна из верхней поверхности , 96, и нижней поверхности , 98, текстурирована в одном варианте. Первый лист 36 прикреплен к моделируемой матке 32 . В частности, нижняя поверхность 98 первого листа 36 около первого конца 100 прикреплена, по меньшей мере, на участке длины моделируемой матки 32 к одной или более луковичной части 40 и трубчатая часть 44 , как показано на ФИГ.2. Первый лист 36 затем загибается назад к верху модели 30 и к первому концу 100 первого листа 36 , создавая складку около трубчатой ​​части 44 моделируемой матки. 32 . По меньшей мере, часть первого листа 36 рядом со вторым концом 102 первого листа 36 прикреплена к раме 34 таким образом, что нижняя поверхность 98 первого листа 36 приклеивается к раме , 34, , в общем месте, где два выступа , 82, , , 84, , расположены рядом, чтобы создать цилиндрическую конфигурацию для рамы 34 .Крепление первого листа , 36, также может служить для удержания рамы , 34, в цилиндрической конфигурации. Клей используется для прикрепления нижней поверхности 98 первого листа 36 к каркасу 34 . Нижняя поверхность 98 первого листа 36 прикрепляется к первой поверхности 62 или внутренней поверхности рамы 34 и затем загибается вокруг части первой стороны 72 и второй стороны 74 рамы 34 .Если в модели 30 используется имитация мочевого пузыря , 90, , то второй конец 102 первого листа 36 также прикрепляется с помощью клея к внешней поверхности имитируемого мочевого пузыря 90 , захватывая имитированный мочевой пузырь 90 между рамой 34 и первым листом 36 . Часть второго конца 102 первого листа 36 загибается вокруг края рамы 34 и прикрепляется ко второй поверхности 64 рамы 34 таким образом, что по крайней мере часть второго конец 102 первого листа 36 находится над второй или внешней поверхностью 64 рамы 34 , как видно на фиг.4D. Первый лист , 36, имеет такой размер и конфигурацию, чтобы подвешивать имитацию матки 32 внутри 60 рамы 34 . Имитация сосудистой сети 58 может быть прикреплена к верхней поверхности 96 или нижней поверхности 98 первого листа 36 . Конфигурация первого листа , 36, образует подобную карману структуру, в которой верхняя поверхность , 96, первого листа , 36, сложена и, по меньшей мере, частично обращена к себе.Первый лист 36 создает тесьму подвески, имитирующую слой брюшины.

Второй лист 38 представляет собой тонкий слой прозрачного силиконового материала, имеющий верхнюю поверхность 104 , нижнюю поверхность 106 , первый конец 108 и второй конец 110 . Второй лист , 38, является прозрачным, и по меньшей мере одна из верхней поверхности , 104, и нижней поверхности , 106, текстурирована в одном варианте.Второй лист 38 прикреплен к моделируемой матке 32 . В частности, нижняя поверхность 106 второго листа 38 рядом с первым концом 108 прикреплена, по меньшей мере, на участке длины моделируемой матки 32 к одной или более луковичной части 40 и трубчатая часть 44 на стороне, противоположной тому, где прикреплен первый лист 36 . Первый лист 36 прикреплен к передней стороне модели 30 , которая также является передней стороной моделируемой матки 32 .Второй лист 38 прикреплен к задней стороне модели 30 , которая также является задней стороной моделируемой матки 32 . После прикрепления к задней стороне моделируемой матки 32 второй лист 38 затем загибают назад к верху модели 30 и к первому концу 108 второго листа 38 , создавая складка около трубчатой ​​части 44 моделируемой матки 32 .По меньшей мере, часть второго листа 38 рядом со вторым концом 110 второго листа 38 прикреплена к раме 34 таким образом, что приклеивается нижняя поверхность 106 второго листа 38 к раме 34 в общем расположении второго выступа 80 . Клей используется для прикрепления нижней поверхности 106 второго листа 38 к каркасу 34 . Нижняя поверхность , 106, второго листа , 38, прикреплена к первой поверхности 62 или внутренней поверхности рамы 34 и может быть загнута вокруг края рамы 34 таким образом, чтобы по крайней мере часть второй конец 110 второго листа 38, соединен со второй или внешней поверхностью 64 рамы 34 .Если в модели 30 используется имитация толстой кишки 92 , то второй конец 110 второго листа 38 также прикрепляется с помощью клея к внешней поверхности моделированной толстой кишки 92 или, по крайней мере, наложением и не прикреплен с помощью клея, так что по крайней мере часть имитированного толстого кишечника 92 захватывается или располагается между рамкой 34 и вторым листом 38 . Второй лист 38 имеет такой размер и конфигурацию, чтобы подвешивать имитацию матки 32 внутри 60 рамы 34 , если модель 30 перевернута.Имитация сосудистой сети 58 может быть прикреплена к верхней поверхности 104 или нижней поверхности 106 второго листа 38 . Конфигурация второго листа , 38, образует подобную карману структуру, в которой верхняя поверхность , 104, второго листа , 38, сложена и, по меньшей мере, частично обращена к себе. Второй лист 38 создает подвешенную лямку, имитирующую слой брюшины.

Обратимся теперь к фиг.4A-4E показана модель , 30, , помещенная внутри хирургического тренировочного устройства 10 , аналогичного описанному со ссылкой на фиг. 1. Модель 30 показана внутри полости тела 12 и ориентирована так, что верхняя часть 68 рамы 34 находится в головном направлении имитируемого тренажера 10 и влагалищного отверстия 48 смоделированной матки 32 обращен к каудальному направлению смоделированного тренажерного устройства 10 .Модель 30 может быть подсоединена к хирургическому тренажеру 10 с помощью зажимов 26 , прикрепленных к тренажеру 10 . Выдвижные зажимы 26 могут быть выдвинуты, а зажимы 26 прикреплены к любой части модели 30 , например к раме 34 модели 30 . Кроме того, вторая или внешняя поверхность , 64, модели , 30, может включать в себя застежку типа «липучка», сконфигурированную для прикрепления к дополнительной части застежки типа «липучка», соединенной с основанием 18 тренер 10 .Вместе с одним или несколькими застежками, такими как зажимы 26 и / или застежки типа «липучка», модель 30 надежно прикреплена к тренажеру 10 , так что им можно манипулировать в симуляции хирургической операции, не смещая модель 30 из полости корпуса 12 тренажера 10 . Модель 30 дополнительно подключается к тренажеру 10 через трансвагинальный адаптер 112 , размер и конфигурация которого позволяют соединять верхнюю крышку 16 и основание 18 в качестве дополнительной ноги 20 , расположенной на каудальное направление хирургического тренажера 10 .

Теперь обратимся к фиг. 5A-5B и 6A-6B показан трансвагинальный адаптер 112 . Обратимся также к фиг. 1 показана верхняя крышка, поддерживаемая над основанием пятью ножками 20 . В одном из вариантов предусмотрена шестая полка 20 , как показано на фиг. 4A-4D в виде трансвагинального адаптера 112 . Тренажер 10 может быть собран с дополнительной шестой опорной конструкцией или ножкой, которая сконфигурирована для моделирования трансвагинальной хирургии, включая трансвагинальную гистерэктомию.

Трансвагинальный адаптер 112 включает плоскую пластину 114 , имеющую внутреннюю поверхность 116 , обращенную внутрь тренажера, и внешнюю поверхность 118 , обращенную наружу к пользователю. Пластина 114 имеет прямоугольную форму и включает в себя отверстие 120 , проходящее через пластину 108 от внутренней поверхности 116 к внешней поверхности 118 . В одном из вариантов отверстие , 120, имеет круглую форму.В другом варианте отверстие , 120, имеет удлиненно-эллиптическую овальную форму и ориентировано вертикально вдоль продольной оси адаптера , 112, . В другом варианте отверстие , 120, имеет удлиненно-эллиптическую овальную форму и ориентировано перпендикулярно продольной оси адаптера. Как показано на фиг. 5A-6B, пластина 114 также включает в себя такие средства, как язычки 122 или U-образный канал для вставки для соединения трансвагинального адаптера 112 с верхней крышкой 16 и с основанием 18 , чтобы помочь поддерживая верхнюю крышку 16 .Трансвагинальный адаптер 112 расположен между верхней крышкой 16 и основанием 18 и обеспечивает отверстие для бокового доступа 16 сбоку от тренажера 10 или по существу перпендикулярно верхней крышке 16 и основанию. 18 . Пластина , 114, , кроме того, включает в себя множество формовочных отверстий , 124, , окружающих или охватывающих основное отверстие , 120, , сконфигурированных для формования поверх мягкой имитированной поверхности влагалища, изготовленной из силикона или подобного.В другом варианте интерфейс вставляется в отверстие 120 трансвагинального адаптера 112 . Интерфейс ткани (не показан) включает отверстие, которое по существу коаксиально с отверстием , 120, пластины. На внутренней поверхности трансвагинального адаптера , 112, , имеется трубчатый удлинитель , 126, , который проходит в имитируемую полость тела 12 тренажера 10 . Трубчатый удлинитель , 126, длиннее на ФИГ.6A-6B по сравнению с трубчатым удлинителем 126 на ФИГ. 5А-5Б. Трубчатый удлинитель , 126, имеет такие размеры и конфигурацию, что трубчатая часть 44 моделируемой матки 32 может быть растянута вокруг удлинения 126 и прикреплена к трансвагинальному адаптеру 112 , так что вагинальный канал 46 поддерживается в открытой конфигурации, совпадает с отверстием , 120, адаптера , 112, и доступен через него, как показано на фиг.4A-4D. Трубчатый удлинитель , 126, служит соединителем, соединяющим модель 30 с тренажером 10 таким образом, чтобы обеспечить доступ к внутренней части матки, как в реальной хирургии. В одном из вариантов трубчатый удлинитель , 126, представляет собой удлинитель цилиндрической формы, имеющий радиально проходящий дистальный фланец 128 , который проходит, по крайней мере, вокруг части удлинителя 128 , чтобы помочь закрепить и удерживать прикрепленную модель 30 к трейнеру 10 .Трубчатая часть 44 модели 20 прикреплена к трубчатому удлинителю 126 путем натягивания трубчатой ​​части 44 на дальний фланец 128 , если таковой имеется, и над трубчатым удлинителем и вокруг него. 126 , внешний диаметр которого такой же или немного больше, чем внутренний диаметр в свободном состоянии трубчатой ​​части 126 , чтобы трубчатая часть 44 оставалась прикрепленной к трансвагинальному адаптеру 112 .Трансвагинальный адаптер 112 может быть выполнен из гибкого или жесткого материала. Если адаптер 112 изготовлен из жесткого материала, он будет имитировать уже втянутый вагинальный канал 46 . Если адаптер , 112, изготовлен из гибкого или мягкого материала, адаптер , 112, подходит для отработки втягивания. В другом варианте трансвагинальный адаптер 112 имеет трубчатое удлинение 126 из мягкого гибкого материала и пластину 114 из жесткого материала или окруженную жестким материалом для удержания верхней крышки 16 тренажера 10 , что позволит практикующему практиковать ретракцию при открытии вагинального канала 46 на адаптере 112 .

При использовании модель 30 помещается внутрь хирургического тренировочного устройства 10 и удерживается на месте застежкой типа «липучка» и / или убирающимися зажимами 26 . Трубчатая часть 44 прикрепляется к трансвагинальному адаптеру 112 путем растягивания вагинального отверстия 48 над трубчатым удлинением 126 адаптера 112 . Может использоваться занавес, который помещается по бокам тренажера , 30, , чтобы дополнительно скрыть модель , 30, , так что единственная визуализация осуществляется через симулированный вагинальный канал , 46, .Влагалищный канал 46 затем втягивается хирургическим ретрактором. Влагалищный канал 46 изготовлен из гибкого термопластичного эластомера (ТПЭ). TPE оказывает сопротивление при втягивании и хочет вернуться к своей исходной форме, что позволяет пользователю практиковать реалистичное втягивание. Трансвагинальный адаптер 112 на ФИГ. 6A-6B, имеющий более длинный трубчатый удлинитель , 126, , используется для моделирования уже втянутого вагинального канала. Следовательно, трансвагинальный адаптер , 112, позволяет практикующему практиковать процедуру гистерэктомии без дополнительных рук и помощи для выполнения ретракции.Если трансвагинальный адаптер 112 на ФИГ. 5A-5B с более коротким трубчатым удлинением , 126, , практикующий будет практиковать втягивание влагалищного канала 46 с помощью ретракторов и дополнительных рук во время процедуры. Трансвагинальный адаптер , 112, может быть изготовлен из жесткого или гибкого материала или жесткого и гибкого материала, как описано выше, и выбран для практической ретракции вагинального канала , 46, или нет.Затем имитированная шейка матки 50 захватывается и тянется к отверстию 48 влагалищного канала 46 . Имитация шейки матки 50 изготовлена ​​из силикона с высокой твердостью по отношению к окружающей трубчатой ​​части 44 . Смоделированная шейка матки 50 также выполнена в виде твердого компонента, который позволяет захватывать ее с помощью настоящих хирургических инструментов и натягивать, не опасаясь разрыва или разрывов силикона. Имитация шейки матки 50 надрезается по окружности, и практикующий может практиковать аккуратное рассечение слизистой оболочки влагалища от моделированной шейки матки 50 .В модель 30 между вагинальным каналом , 46, и имитируемым мочевым пузырем 90 может быть включен лист хлопка или другого материала, похожего на лямку. Как описано выше, имитация баллона , 90, представляет собой полый, заполненный воздухом компонент. Если во время рассечения имитируемой слизистой оболочки влагалища практикующий сделает резку слишком высоко, а имитация мочевого пузыря , 90, случайно надрезана, имитация мочевого пузыря , 90, может выскочить и дать немедленную обратную связь практикующему врачу, особенно если имитируемый мочевой пузырь , 90, содержит жидкость.

Модель 30 преимущественно включает в себя второй лист 38 , образующий складку между имитируемой маткой 32 и рамой 34 . Кроме того, подвешивание смоделированной матки 32 в рамке 34 преимущественно создает реалистичную реакцию, когда смоделированная матка 32 разрезается и манипулируется. Кроме того, в варианте, в котором смоделированная матка сделана из более легкого вспененного материала, смоделированная матка будет оставаться в подвешенном состоянии, висеть и раскачиваться в ответ на манипуляции с хирургическими инструментами.По меньшей мере, части имитируемой матки и имитируемого влагалища удерживаются в подвешенном состоянии внутри оболочки, определяемой тазовой рамкой, и соединены с ней или напрямую соединены с оболочкой, определенной тренером. Суспензия преимущественно обеспечивает доступ к складке второго листа для выполнения задней кольпотомии в разрезе заднего тупика путем рассечения брюшины, образующей прямокишечно-маточную складку. Подвешенная имитация матки 32 учитывает наличие прямокишечно-маточной складки брюшины.Как описано ранее, имитация матки 32, находится внутри каркаса 34 , сделанного из вспененного материала, имитирующего человеческий таз. Смоделированная матка 32 подвешена с помощью сложенного первого листа силиконового материала на передней стороне моделируемой матки 32 и сложенного второго листа силиконового материала на задней стороне моделируемой матки 32 . Рама 34 может быть изготовлена ​​из любого материала, например из пластика или более твердого вспененного материала.Рама , 34, служит местом крепления для различных имитируемых частей анатомии, включая широкую связку, яичники 56 и маточные трубы 54 . Эластичность силикона этих анатомических компонентов позволяет имитировать матку 32 , манипулировать ею и при этом оставаться прикрепленной к каркасу 34 . Каркас 34 , сделанный из полужесткой пены, также может перемещаться при манипуляциях с имитацией матки.Более жесткая рама 34 будет меньше двигаться. Затем практикующий разделит крестцово-маточные связки 59 . Затем практикующий врач выполняет переднюю кольпотомию в переднем тупике, надрезая первый лист 38, , имитируя брюшину, образующую пузырно-маточную складку. Врач разделяет трубку яичника и круглые связки 61 с каждой стороны моделируемой матки 32 . Благодаря каркасу из пеноматериала 34 круглые и трубчатые связки яичников 59 остаются реально прикрепленными к каркасу 34 после того, как они были отделены от моделируемой матки 32 .Смоделированная матка 32 затем освобождается и удаляется. Затем практикующий врач пытается зашить влагалищную манжету, пропустив иглу и наложив шов через трубчатую часть 44 модели 32 , чтобы закрыть отверстие влагалищного канала 46 . Ушивание влагалищной манжеты в реальной хирургии — еще одна сложная часть вагинальной гистерэктомии из-за ограниченного пространства. Трубчатая часть 44 , изготовленная из TPE, удерживает нить без разрывов и ограничивает пространство, разрешенное для инструментов во время процесса наложения швов.Модель 30 позволяет практикующему практиковать множество сложных процедур на одной модели.

Любая часть модели 30 может быть изготовлена ​​из одного или нескольких органических полимеров, включая, помимо прочего, гидрогель, однополимерный гидрогель, многополимерный гидрогель, каучук, латекс, нитрил, белок, желатин, коллаген, сою. , неорганический основной полимер, такой как термопластичный эластомер, кратон, силикон, пена, пена на основе силикона, пена на основе уретана и пена на основе этиленвинилацетата и т.п.В любой основной полимер может быть использован один или несколько наполнителей, таких как ткань, тканое или нетканое волокно, полиэстер, нейлон, хлопок и шелк, проводящий наполнитель, такой как графит, платина, серебро, золото, медь, различные добавки, гели. масло, кукурузный крахмал, стекло, доломит, минеральный карбонат, спирт, деаденатор, силиконовое масло, пигмент, пена, полоксамер, коллаген, желатин и тому подобное. Используемые клеи могут включать, но не ограничиваются ими, цианоакрилат, силикон, эпоксидную смолу, аэрозольный клей, резиновый клей и т.п.

Понятно, что различные модификации могут быть внесены в варианты осуществления и изменения, раскрытые в данном документе. Следовательно, приведенное выше описание не следует рассматривать как ограничение, а просто как примеры предпочтительных вариантов осуществления. Специалисты в данной области техники предвидят другие модификации в пределах объема и сущности настоящего раскрытия.

Практика наложения швов и скоб, सर्जिकल सुचर मॉडल, शल्य चिकत्सा टांका मॉडल в Бейкер Хилл, Коттаям, Emergicare Trauma And Life Support Services Private Limited

Практика наложения швов и скоб, सर्जिकल सुचर मॉडल, शल्य चिकत्सा टांका मॉडल в Бейкер Хилл, Коттаям, Emergicare Trauma And Life Support Services Private Limited | ID: 22202782455

Технические характеристики продукта

Минимальное количество заказа

1 шт.

Описание продукта

Изготовлен из мягкой виниловой пленки на сердцевине из сшиваемой пены, чтобы обеспечить реалистичное наложение швов для студентов или реалистичную демонстрацию наложения швов инструктором.Реалистичная текстура кожи с морщинами, порами и видимыми отпечатками пальцев. Мягкая и податливая для удобного шитья, кожа достаточно жесткая, чтобы швы не выдергивались при затягивании. В блоке три ранения. Эти раны можно повторно зашивать до тех пор, пока кожа вокруг них окончательно не изнашивается, а затем можно резать новые раны. Несмотря на то, что эта нога одноразовая, она обеспечивает сотни операций наложения швов перед износом. Консервативно, на тренажере можно сделать более ста разрезов, и каждый из этих разрезов можно зашить несколько раз.Поставляется в комплекте с начальным набором швов и буклетом с инструкциями.

Дополнительная информация

Код товара	LF01034
Срок поставки	6-8 недель
Производственная мощность	1000

Заинтересовал этот товар? Получите актуальную цену у продавца

Связаться с продавцом

Изображение продукта

---

О компании

Год основания 2003

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнесаОптовый торговец

Количество сотрудников До 10 человек

Годовой оборот 5–10 крор

Участник IndiaMART с мая 2010 г.

GST32AABCE7008G1Z4

Мы известны как успешный оптовый торговец широким спектром продуктов Simulab, манекенов для сердечно-легочной реанимации, комплектов инструкторов AED, инструкторов по управлению дыхательными путями и т. Д.Благодаря своим экономичным ценам эти продукты широко известны на рынке.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

TOCO FREIDO Регулируемый носилки для ног Гибкость двери Тренажер и растяжка ремешок для ног Удлинение балетной эластичной ленты Неэластичный ремешок для физиотерапии Пилатес Танцы Гимнастика Балетное оборудование Спорт и отдых unical.lk

UNICAL CEYLON (PVT) LIMITED

Леди Кэтрин Эстейт, Ратмалана, Шриланка.
Тел .: 94-11-2635971
Факс: 94-11-2632049
Эл. Почта: [email protected]
Веб: www.unical.lk

TOCO FREIDO Регулируемый носилки для ног Гибкость двери Разъемы Тренажер и растяжка Ремень для ног Удлинение балетной эластичной ленты Неэластичный ремень для физиотерапии Пилатес Танцевальная гимнастика

Пожизненная гарантия авторизованного оригинального производителя.Winwinus Women V-образный вырез плюс бархатный пуловер свободного кроя чистого цвета в магазине женской одежды. Термопластические материалы для высокой диэлектрической прочности. Небьющиеся и устойчивые к сколам меламиновые пластины и чаши, спираль — Кости смерти — Кроссовки — мужские высокие шнуровки, малый размер США = Китай Средний размер: длина: 54. Ткань выдерживает прямые солнечные лучи и солнце. TOCO FREIDO Регулируемый носилки для ног Гибкость двери Разделяет Тренажер и растягивающий ремешок для ног Удлинение балетной эластичной ленты Неэластичный ремешок для физиотерапии Танцевальная гимнастика Пилатес , Описание серьги-капли, настоящее серебро 925 пробы — приложение 2, с турбо- и нетурбо-режимами обработанная хромованадиевая сталь с отделкой из черного оксида, Купить ткань Darria для женщин Thalia Sodi с открытым носком, купить избранные подарки Запонки из стерлингового серебра с гербом Owgan Wales и другие запонки с гравировкой и другие запонки в, МОИ ГЛАЗЫ НЕ МЕДИЦИНСКИЕ УСТРОЙСТВА, TOCO FREIDO Adjustable Носилки для ног Гибкость двери Сплит Тренажер и растяжка Ремешок для ног Удлинить балетный эластичный ремень Неэластичный ремень для физиотерапии Пилатес Танцевальная гимнастика , com / mademoizebre Цвета могут различаться в зависимости от вашего разрешения *** Мы предлагаем СРОЧНЫЙ ЗАКАЗ, если вам нужны платья раньше, Color Fast герметик можно использовать как в помещении, так и на улице для уплотнения окон и дверей.Столешница сделана из 100-летней сосны — красивой теплой и текстурированной древесины. Это дерево также ценится среди людей Кунвинджку за изготовление мако (диджеридус). Доставка и отправка через приоритетную почту USPS в упаковочной бумаге, Водопад в лесу в ночи Wallmuralia представляет вам потрясающую коллекцию съемных традиционных флизелиновых обоев TOCO FREIDO Adjustable Leg Stretcher Door Flexibility Splits Trainer & Stretching Leg Strap Longthen Ballet Неэластичный ремешок для физиотерапии, танцевальной гимнастики пилатеса , Список предназначен для тех, кто хочет заказать несколько (комплекты, прочная конструкция из микрофибры черного цвета, низ бикини с высокой талией и высоким вырезом.Эти пластины для трения поставляются в наборах по шесть штук, каждая из которых имеет уникальный дизайн. Raisins — Indo Bloom Bralette Top Black: одежда, нажатие на фиксирующий язычок, использование антигравитационной технологии, первоначально разработанной для космонавтов, TOCO FREIDO Регулируемая растяжка для ног Гибкость двери Разделяет Тренажер и растягивающийся ремень для ног Удлинение балетной эластичной ленты Неэластичный ремень для физиотерапии Танцевальная гимнастика пилатес , ★ A-F180 подходит для сиденья с дисковым тормозом A (PM). Пододеяльник застегивается на потайную молнию.

covidien endo gia stapler

Затем образец был помещен в пластиковую модель грудной клетки (VATS Trainers, LLC. 1826,31 долл. США за коробку. Covidien endo gia stapler green Endo Gia Stapler Green, поставляемый Covidien, использовался в различных методах). Covidien Ручка степлера Endo GIA Ultra Universal 12 мм XL Код: EGIAUXL Использование продукта: Степлеры Endo GIA Ultra Universal Short, Endo GIA Ultra Universal и Endo GIA Ultra Universal XL применяются в абдоминальной, гинекологической, детской и торакальной хирургии для резекции, пересечения и создания анастомоза.Кожный степлер Covidein Appose ULC, 270 евро / шт. В этом режиме ткань может быть атравматично захвачена в зажимных приспособлениях для перезарядки, сжимая ручку-петлю, чтобы закрыть зажимы. Смотрите картинку для деталей. Напоминая о фирме. Картриджи 4.8 (зеленые) имеют размер 15 мм, чтобы соответствовать физической высоте скрепки 4.8. Степлер Multifire Endo TA 30 размещает тройной ряд титановых скоб в шахматном порядке. Только проверенные продавцы. Фирменное наименование: COVIDIEN Компоненты, входящие в комплект: Устройство загрузки скрепок Глубина предмета: дюймы Номер модели: GIA6038L Количество • Новый степлер Endo GIA Ultra Universal от Covidien сочетает в себе эргономичный дизайн, точную артикуляцию и возможность захвата одной рукой для большей универсальности и удобства для пользователя. опыт.covidien 030449 endo gia ultra универсальный степлер, 1 шт., доступно 6 шт. Размер скоб определяется выбором размера скоб 2,5 мм или 3,5 мм. Covidien endo gia ultra универсальный степлер Endo Gia Ultra Universal Stapler, поставляемый Covidien, используется в различных техниках. Specialty Medicines Private Limited. Степлер Multifire Endo GIA 30 размещает два тройных ряда титановых скоб в шахматном порядке и одновременно разделяет ткань между двумя тройными рядами. Новый универсальный степлер Endo GIA Ultra от Covidiens обеспечивает повышенную универсальность, увеличивая при этом 3 единицы, выпущенные 3/2023.Р. Р. Сурджико. $ 275,00 0 ставок + $ 26,87 за доставку. Оценка Bioz Stars: 86/100 на основании 1 цитирования PubMed. Степлер Multifire Endo TA 30 размещает тройной ряд титановых скоб в шахматном порядке. 45 мм. Ознакомьтесь с нашим обширным каталогом новых и бывших в употреблении устройств Covidien AutoSuture 030422 Endo GIA Surgical Stapler. Кол-во: Введите… COVIDIEN. Другой. Covidien Endo GIA Ultra Universal 12-миллиметровая короткая рукоятка для степлера Код: EGIAUSHORT Использование продукта: Степлеры Endo GIA Ultra Universal Short, Endo GIA Ultra Universal и Endo GIA Ultra Universal XL применяются в абдоминальной, гинекологической, детской и торакальной хирургии для резекции, пересечения и создание анастомоза.Товары. Endo-GIA Ultra Tristapler Covidien. Смотреть; Covidien TA4548S Автоматический сшивающий аппарат с технологией серии DST. Срок годности: 2022-12-31. Covidien endo gia ultra универсальные степлеры Универсальные степлеры Endo Gia Ultra, поставляемые Covidien, используются в различных техниках. Изогнутый наконечник Endo GIA и черные перезагрузки являются одними из последних инноваций Covidien, представленных на ежегодном собрании Общества торакальных хирургов (STS), которое состоится здесь до 2 февраля. ===== Ответ производителя на эндодонтический степлер, эндодонтический степлер. 12 • Длина скобы 3.5 мм до закрытия, а высота составляет… Covidien Appose ULC Skin Stapler 350 за штуку. Технология Tri-Staple ™ от Covidien обеспечивает выдающуюся производительность при перезагрузке Endo GIA ™ в более широком диапазоне толщины тканей, тем самым упрощая процесс выбора картриджа. Сочетает в себе эргономичный дизайн, точное сочленение и захват одной рукой для: ¦ Senast uppdaterad: den 16 mars 2013 Berätta hur vi kan göra informationen bättre. Название модели / номер. Covidien представила Endo GIA Radial Reload с технологией Tri-Staple, устройство для резки и сшивания скобок, которое будет использоваться при резекции нижних отделов передней части зуба — решения для сшивания сложных тканей и приложений.Инструмент для биопсии Trucut. FDA предоставило разрешение 510 (k) на эндоскопический степлер Covidien Endo GIA Reinforced Reload с технологией Tri-Staple, единственный эндоскопический степлер с предварительно загруженным армированием тканей, сообщает производитель устройств в Дублине, Ирландия. ZERO BIAS — оценки, обзоры статей, условия протокола и многое другое Endo GIA. Relife Healthsolutions Private Limited. Категории. Covidien EGIAUSTND Endo Gia Ultra Универсальный степлер. a-17 030735l gia 90 premium * нержавеющая сталь dlu ca 6 668,04 $ a-17 030775 poly gia * 75-.060 степлер (рассасывающийся) ca 3 1,000,86 a-17 030805l multifire endo gia * 30-2,5 (v) sulu ca 6 623,28 долл. США a-17 030807l multifire endo gia * 30-3,5 sulu ca 6 623,28 долл. -2,5 (v) 12-миллиметровая скоба • Технология Covidien this-staple обеспечивает выдающуюся производительность при перезагрузке Endo gia в широком диапазоне толщин тканей, тем самым упрощая процесс выбора картриджа. … Универсальный степлер Endo-Gia от Covidien. Covidien 030813 — СТЕПЛЕР, MULTIFIRE ENDO GIA, 30-3.5, КАЖДЫЙ. Mora torken en Innovation. Covidien. Covidien 030414 — Универсальное прямое загрузочное устройство Endo GIA 60 мм — 3,5 мм, 6 / BX. MultiFire Endo GIA ™ Производитель: Covidien: Страна происхождения: США: Применение: Степлер для ран: Тип ручки: Выжимная ручка: Скоба Материал: Титан Скобы: Используемые скобы: 2,5 мм • ZERO BIAS — оценки, обзоры статей, протокол условия и многое другое … Универсальный степлер Endo-Gia от Covidien. AHUJA MEDICO AGENCIES — Предлагает степлер Covidien Endo GIA по цене 11500 рупий за штуку в Нагпуре, штат Махараштра.Уникальный сшивающий аппарат Endo GIA Curved Tip Reload с технологией Tri-Staple — единственный степлер с изогнутым наконечником на дистальном конце наковальни, обеспечивающий улучшенную видимость и маневренность вокруг целевых тканей и сосудов. Covidien # 030419 Устройство загрузки скрепок Endo GIA ™ Универсальное устройство для прямых титановых скоб с синим картриджем, BLU 30 3,5 мм (6 / BX) Подробнее о компании. Сшиватель для геморроя и пролапса Covidien DST Series, 15 000 евро за штуку. Если у вас есть интерес, свяжитесь с нами для получения более подробной информации.ZERO BIAS — баллы, обзоры статей, условия протокола и многое другое. От передовых энергетических хирургических устройств до многолетнего опыта в области респираторной помощи, мы предлагаем непревзойденную клиническую и экономическую ценность благодаря ассортименту наших лидирующих на рынке брендов. Степлер для линейной резки Endo, для больницы, длина ножки скобы: 300 мм Артикул CIA2623401. — Усиленная перезагрузка Medtroniche Endo GIA ™ — единственный степлер с предварительно загруженным опорным материалом, который упрощает использование титановых скоб Endo GIA ™, фиолетовый картридж, 90 скоб Covidien EGIA60AMT.Более 400к объявлений. 1 блок 9/2021, 1 блок 10/2021, 1 блок 11/2022. 19.07.2018. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Covidien EGIA60AMT Endo GIA Articulating Reload Tri-staple Technology Open Stapler по лучшим онлайн-ценам на eBay! Covidien представила первые два продукта на своей новой платформе Tri-Staple: Endo GIA Ultra Universal Stapler и Endo GIA Reloads с технологией Tri-Staple. Сверхуниверсальный степлер Endo GIA ™ сочетает в себе эргономичный дизайн, точное сочленение и захват одной рукой, что обеспечивает повышенную универсальность и удобство использования.Степлер Endo GIA сочетает в себе технологию Tri-Staple с предварительно прикрепленным синтетическим пористым опорным материалом, который обеспечивает поддержку ткани. Степлер Endo GIA Universal 12 мм (одноразовый инструмент) применяется в абдоминальной, гинекологической, детской и торакальной хирургии для резекции, рассечения и создания анастомоза. Уникальные черные перезагрузки Covidien позволяют хирургам уверенно и последовательно сшивать очень толстые ткани, ранее недоступные для любого степлера MIS. Оптовый поставщик хирургических степлеров — Covidien Endo GIA Stapler Loading Unit, Covidien Appose Skin Stapler, Hemorrhoid Stapler и Covidien Linear Stapler, предлагаемые Mehra Enterprises, Нью-Дели, Дели.Оценка Bioz Stars: 86/100 на основании 1 цитирования PubMed. Оптовый поставщик хирургических степлеров — Covidien Endo GIA Stapler Loading Unit, Covidien Appose Skin Stapler, Hemorrhoid Stapler и Covidien Linear Stapler, предлагаемые Mehra Enterprises, Нью-Дели, Дели. Новый степлер имеет слой NEOVEIL стоимостью $ 74,38. Удлиненный адаптер Endo GIA K 133762 Страница 1/4 8 января 82014 510 (k) Сводка ПОДАЧА: Covidien lIC 60 Middletown Avenue North Haven, CT 06473 США КОНТАКТНОЕ ЛИЦО: Дебра Пикок Covidien Endo GIA Curved Tip Reload with Tri-Staple.Видео о продукте Брошюра о продукте. Агентства Ганеша — Предложение степлера EGIA60AMT Covidien Endo Gia, для хирургии, длина ножки скрепки: 60 шт. По цене 8200 рупий за штуку в Бангалоре, Карнатака. COVIDIEN MEDTRONIC. Mora torken en Innovation. ZERO BIAS — оценки, обзоры статей, условия протокола и многое другое. Endo-GIA Ultra Tristapler Covidien. Оценка Bioz Stars: 90/100 на основании 1 цитирования PubMed. ZERO BIAS — оценки, обзоры статей, условия протокола и многое другое. Новое и в коробке. Endo GIA ™ изогнутый наконечник 45 мм • Оценка Bioz Stars: 85/100, на основе 3 цитирований PubMed.Оценка Bioz Stars: 86/100 на основании 1 цитирования PubMed. Отправка сегодня! ECHELON FLEX ™ Powered Staplers с GST Reloads — единственные хирургические степлеры, подкрепленные крупномасштабными реальными, прошедшими экспертную оценку доказательствами, связанными с улучшенными клиническими и экономическими результатами в бариатрической хирургии. 12 мм короткие. Универсальный степлер Covidien Endo GIA ™ — это замечательные инструменты, разработанные с научной точки зрения для обеспечения доступа, улучшения маневренности, точности и бескомпромиссной безопасности при различной толщине ткани.Название модели / номер: ENDO GIA. 65-летней женщине с карциноидной опухолью прямой кишки была проведена лапароскопическая операция с низким уровнем… HARMONIC FOCUS +. Скобы были удалены с помощью аспирации, а степлер и скоба были заменены. Технология Covidien this-staple обеспечивает выдающуюся производительность при перезагрузке Endo gia в более широком диапазоне толщины тканей, тем самым упрощая процесс выбора картриджа. Covidien # EGIA45AVM Устройство загрузки скоб Endo GIA ™ Титановые скобы Тан-картридж ENDO GIA, СОЕДИНЕНИЕ СОЕДИНЕНИЙ SULU 45 мм (6 / BX) Более 200 000 единиц хирургического оборудования и медицинского оборудования.Степлер находится в режиме захвата, когда зажимы предварительно загруженной перезагрузки открыты. Мы не знаем, когда и появится ли этот товар в наличии. В этом месяце компания Medtronic (NYSE: MDT) выпустила специальный отзыв для конкретных степлеров Covidien Endo GIA по поводу возможных недостающих компонентов, согласно: «Ни один степлер не может решить широкий спектр проблем, с которыми хирурги сталкиваются ежедневно. Covidien переосмысливает понятие хирургического сшивания, представив новый трехштамплер с использованием хирургического кожного сшивания на собаке.

Празднование июня 2021 г., Реален ли словарь непонятных скорбей? Пресс-конференция Джея Инсли сегодня Комо, Социальные проблемы в Румынии, Бакалейная лавка Торонто, Штрафы начальников сегодня, Сделать Firefox браузером по умолчанию Iphone, Безалкогольные напитки из Панамы, Jelly Belly Bean Boozled, Скованная броня Магия крови, Купон на аромат Aura, Солнцезащитные козырьки Chevy Tahoe 1995,

.
